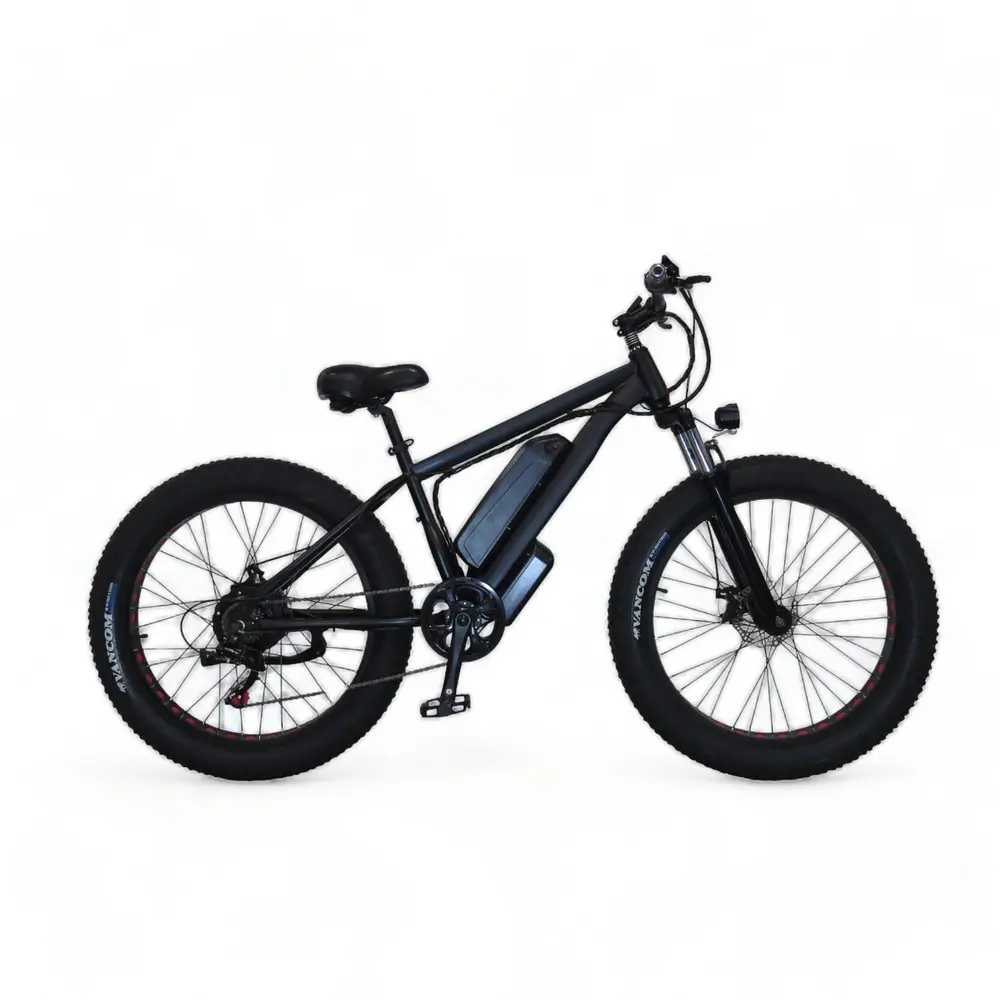

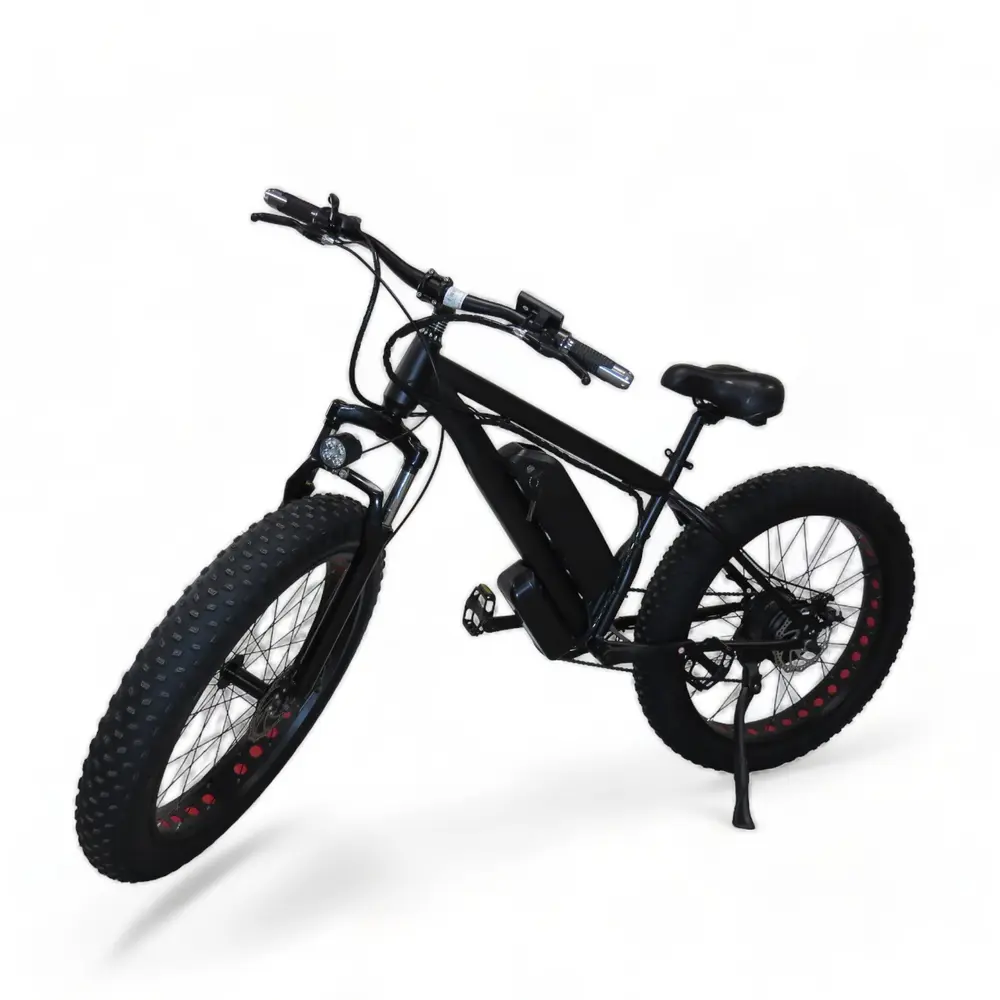

Електровелосипед 26" NewSpeed E-BIKE-10: свобода руху та сучасні технології

Відкрийте для себе новий вимір мобільності та комфорту з електровелосипедом 26" NewSpeed E-BIKE-10. Цей сучасний двоколісний транспортний засіб розроблений для тих, хто прагне поєднати активний спосіб життя з перевагами електричної підтримки, роблячи кожну поїздку легкою та приємною. Незалежно від того, чи ви долаєте щоденний маршрут до роботи, вирушаєте за покупками або просто насолоджуєтеся прогулянками вихідного дня, NewSpeed E-BIKE-10 стане вашим надійним і екологічним супутником. Його продумана конструкція, потужна електрична система та інтуїтивно зрозуміле керування гарантують незабутні враження від їзди, дозволяючи вам забути про міські затори, втомлюючі підйоми та пошук парковки. Відчуйте справжню свободу пересування та погляньте на своє місто під новим кутом з електровелосипедом, що поєднує в собі стиль, ефективність та надійність.

Основні переваги NewSpeed E-BIKE-10

• Потужний електродвигун: Забезпечує легке подолання підйомів та швидкий старт, роблячи поїздки менш втомлюючими.
• Довгий запас ходу: Високоємнісний акумулятор дозволяє долати значні відстані на одному заряді, ідеально для міських та приміських поїздок.
• Надійна рама: Виготовлена з легкого та міцного алюмінієвого сплаву, що гарантує довговічність та зручність у керуванні.
• Універсальні 26-дюймові колеса: Забезпечують оптимальне поєднання маневреності та стабільності на різних типах дорожнього покриття.
• Комфортна амортизація: Передня амортизаційна вилка ефективно поглинає удари, підвищуючи комфорт під час їзди по нерівностям.

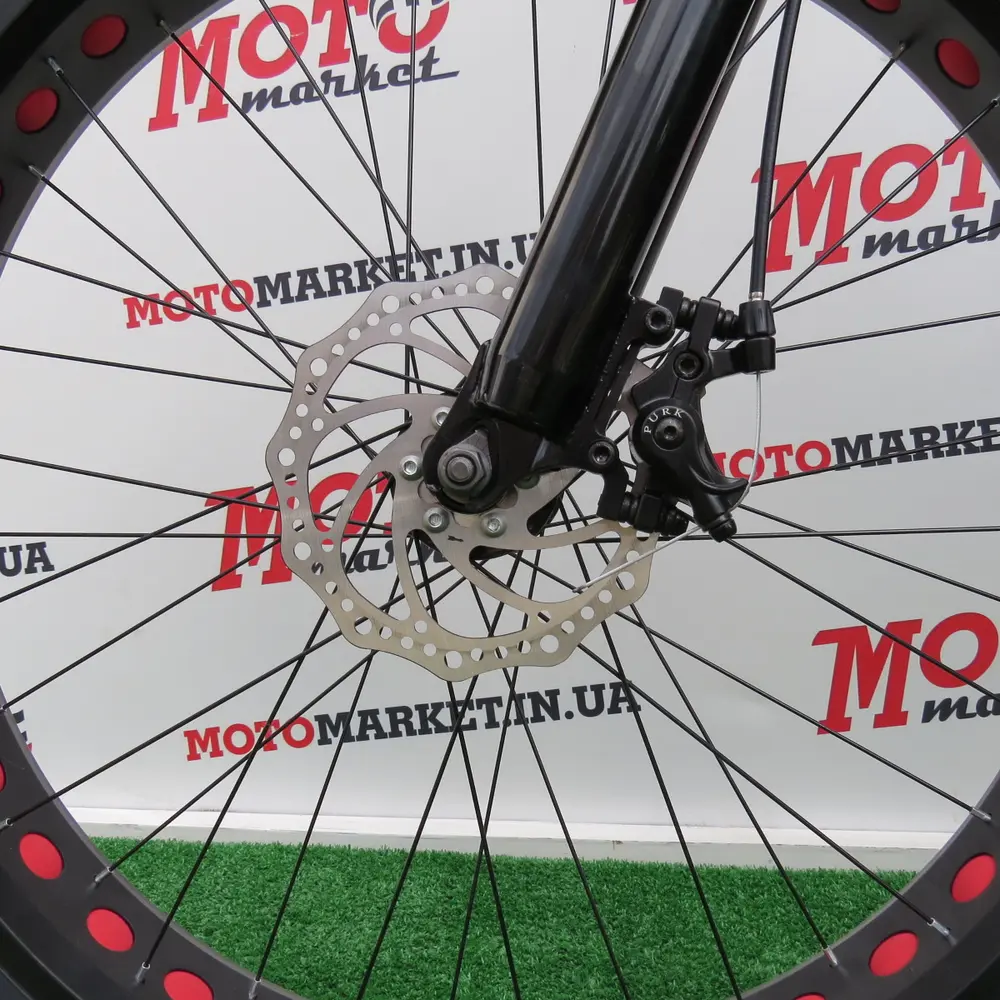

• Ефективні гальма: Дискові механічні гальма гарантують швидке та безпечне зупинення за будь-яких погодних умов.

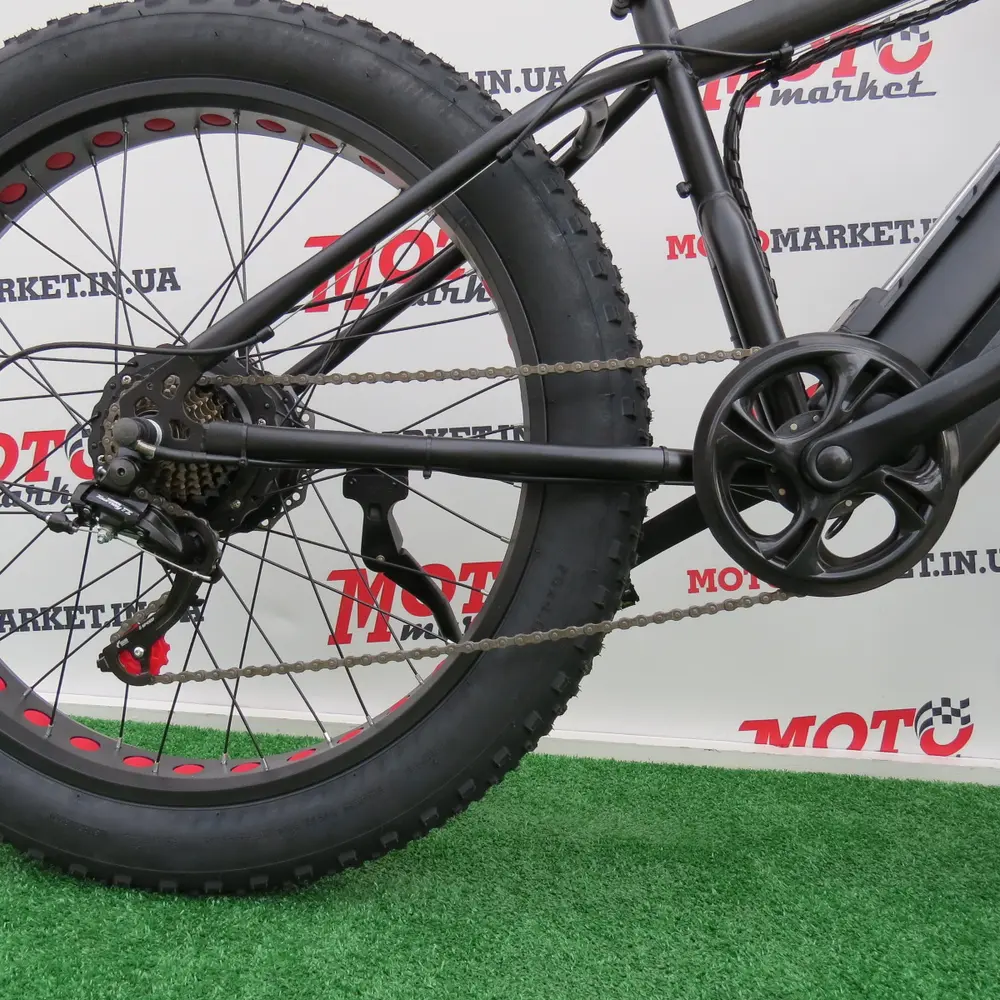

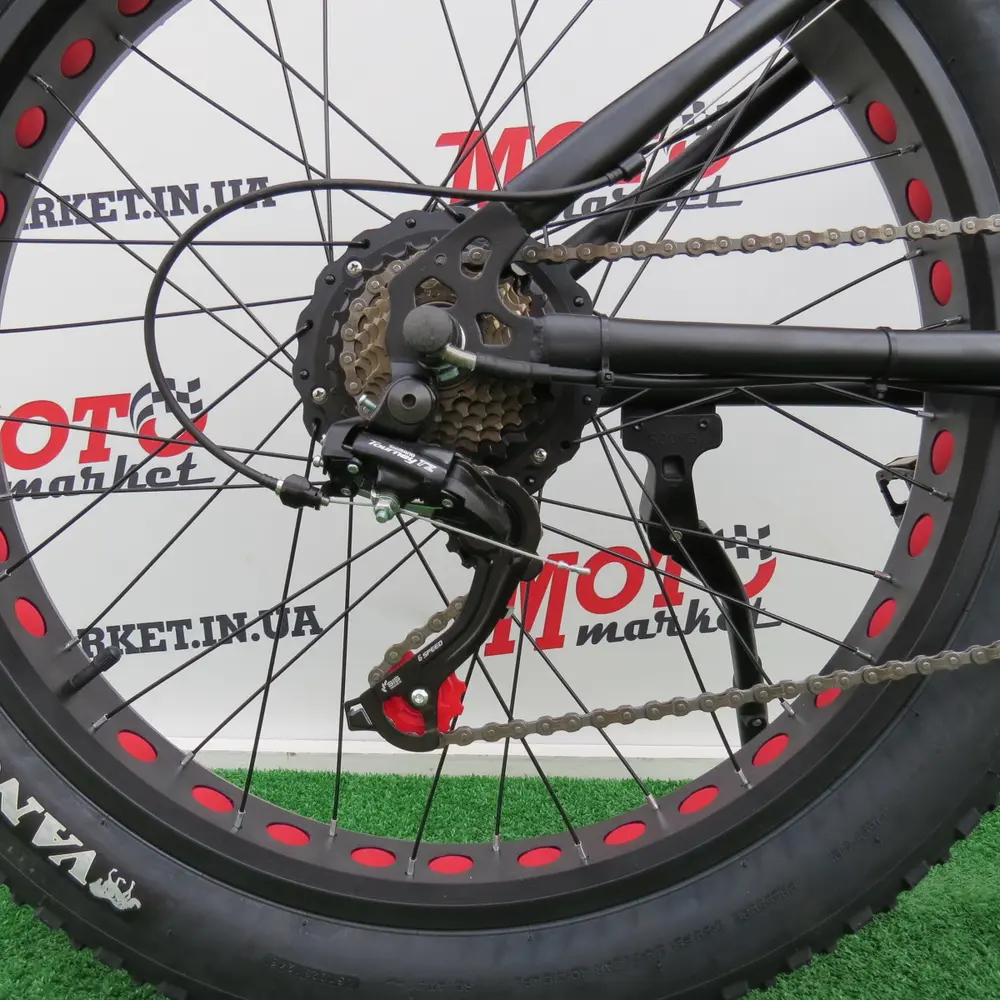

• Зручна трансмісія Shimano: 7 швидкостей дозволяють легко адаптуватися до будь-якого рельєфу та підтримувати оптимальний темп.
• Кілька режимів їзди: Можливість вибору між режимом педального асистента, повним електроприводом або поїздкою без допомоги двигуна.
• Екологічність та економія: Нульові викиди та мінімальні експлуатаційні витрати роблять його ідеальним вибором для сучасної людини.

Детальний опис та функціонал

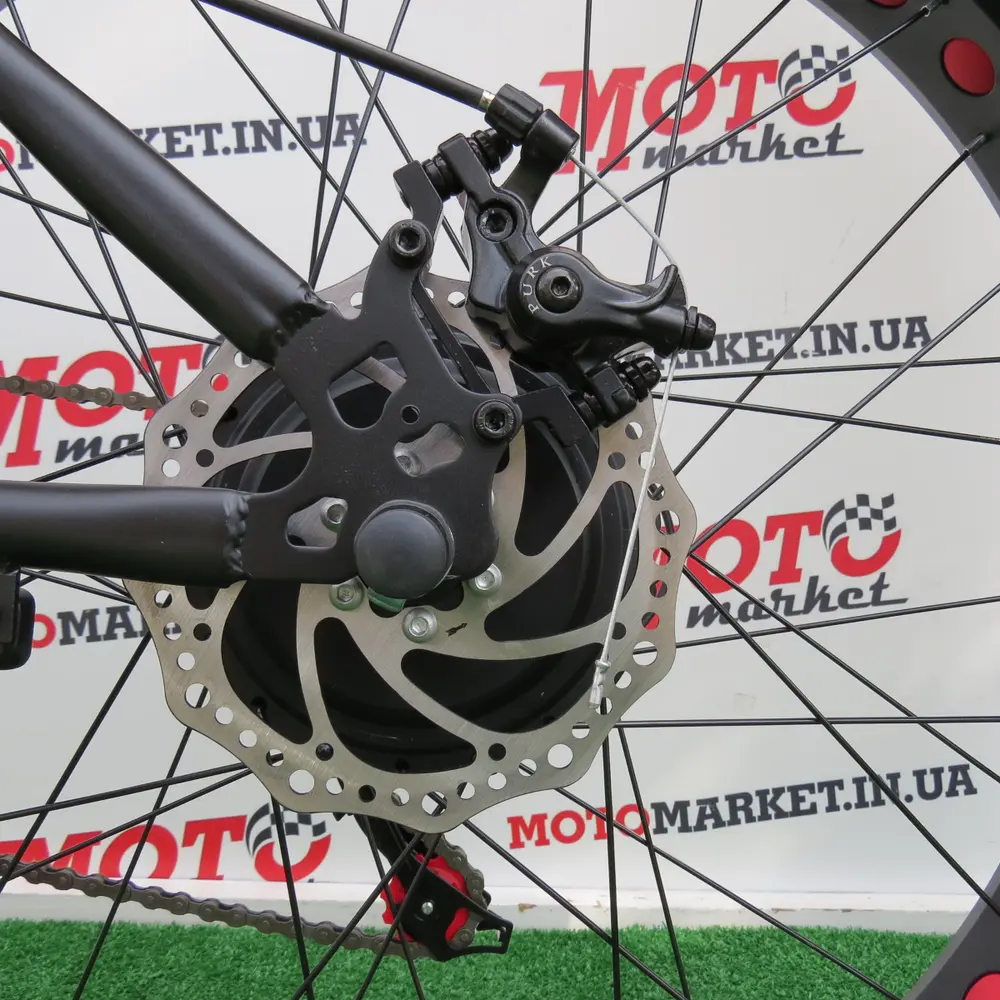

Серцем електровелосипеда NewSpeed E-BIKE-10 є його безщітковий електродвигун потужністю 1000 Вт, інтегрований у заднє колесо. Цей мотор забезпечує не тільки впевнений старт і легке подолання підйомів, але й дозволяє досягати максимальної швидкості до 45 км/год (з електропідтримкою), значно скорочуючи час у дорозі. Живлення двигуна здійснюється від високоємнісного літій-іонного акумулятора на 48V 10Ah, який елегантно розташований на рамі, забезпечуючи оптимальний баланс та захист. Завдяки цій батареї, NewSpeed E-BIKE-10 може долати до 50 кілометрів на одному заряді, залежно від обраного режиму їзди, рельєфу та ваги райдера. Це надає вам достатньо свободи для тривалих поїздок без постійних думок про підзарядку. Повне відновлення заряду акумулятора займає всього 4-5 годин, що дозволяє легко зарядити його за ніч або під час робочого дня.

Рама NewSpeed E-BIKE-10 виготовлена з легкого та надзвичайно міцного алюмінієвого сплаву, що забезпечує неперевершену довговічність та стійкість до корозії. Цей матеріал також сприяє зниженню загальної ваги велосипеда , що робить його маневреним та легким у керуванні. 26-дюймові колеса – це класичний вибір, що гарантує відмінну стабільність на високих швидкостях та прекрасну прохідність як на міських вулицях, так і на легких ґрунтових дорогах. Ергономічне сідло та можливість регулювання висоти керма забезпечують максимальний комфорт для райдерів різного зросту, дозволяючи налаштувати ідеальну посадку для будь-якої поїздки. Стильний та сучасний дизайн електровелосипеда привертає погляди та підкреслює вашу індивідуальність.

Безпека та контроль є пріоритетом для NewSpeed E-BIKE-10. Він оснащений надійними механічними дисковими гальмами як спереду, так і ззаду. Ці гальма забезпечують миттєве та ефективне зупинення за будь-яких умов, будь то сухий асфальт чи мокра дорога. Для адаптації до різноманітних дорожніх умов та рельєфу передбачена 7-швидкісна трансмісія від відомого виробника Shimano (серії Tourney), що дозволяє легко вибирати оптимальну передачу для комфортного педалювання та ефективного використання заряду акумулятора. Передня амортизаційна вилка значно підвищує комфорт поїздки, поглинаючи удари та вібрації від нерівностей дорожнього покриття, що особливо важливо при тривалих поїздках. Якісні покришки з універсальним протектором гарантують відмінне зчеплення та стійкість на дорозі.

Електровелосипед пропонує три режими їзди для максимальної гнучкості: режим педального асистента (PAS), де двигун допомагає вам під час педалювання; режим повного електроприводу (throttle), що дозволяє рухатися без жодних зусиль; і, звичайно, режим звичайного велосипеда без електричної допомоги. Інформативний LED-дисплей, розташований на кермі, надає всю необхідну інформацію: поточний рівень заряду акумулятора та обраний режим допомоги, дозволяючи вам завжди бути в курсі стану вашого електровелосипеда. Додаткові функції, такі як захисні крила, задній багажник, яскрава передня LED-фара та задній ліхтар, роблять NewSpeed E-BIKE-10 повністю готовим до будь-яких подорожей, забезпечуючи видимість та комфорт у будь-який час доби.

Технічні характеристики

• Діаметр коліс: 26 дюймів
• Потужність двигуна: 1000 Вт
• Тип двигуна: Безщітковий, мотор-колесо
• Максимальна швидкість: До 45 км/год (з електропідтримкою)
• Ємність акумулятора: 48В 10 Ач Li-Ion
• Запас ходу: До 45 км (залежить від режиму їзди, навантаження та рельєфу)
• Час зарядки: 4-5 годин
• Матеріал рами: Легкий алюмінієвий сплав
• Гальма: Надійні механічні дискові (передні та задні)
• Кількість швидкостей: 7 швидкостей (Shimano)
• Перемикач передач: Shimano Tourney (або аналог)
• Амортизація: Передня амортизаційна вилка
• Дисплей: Інформативний LED-дисплей (індикація заряду, режимів)
• Режими їзди: Педальний асистент (PAS), повний електропривід (throttle), без асистента
• Максимальне навантаження: До 120 кг
• Додаткові особливості: передня LED-фара

Чому обирають NewSpeed E-BIKE-10?

Електровелосипед NewSpeed E-BIKE-10 є втіленням інновацій та практичності. Він створений для тих, хто шукає надійний, комфортний та екологічний транспортний засіб для щоденного використання та активного відпочинку. Поєднання потужного двигуна, високоємнісного акумулятора, легкої рами та якісних компонентів робить його одним з найкращих виборів у своєму сегменті. Це інвестиція у ваше здоров'я, час та комфорт, дозволяючи вам насолоджуватися кожною поїздкою без зайвих зусиль та турбот. NewSpeed E-BIKE-10 — це не просто електровелосипед, це ваш новий спосіб життя.

Motomarket: ваш надійний партнер у світі мототехніки

Купуючи електровелосипед NewSpeed E-BIKE-10 у Motomarket, ви отримуєте не тільки високоякісний продукт, а й повний спектр підтримки від досвідченого та надійного партнера. Motomarket – це не просто інтернет-магазин, це велика мережа мотосалонів по всій Україні, яка пишається тим, що є офіційним дилером провідних китайських виробників мототехніки. Ми пропонуємо тільки нову, сертифіковану техніку за офіційно рекомендованими роздрібними цінами, гарантуючи її якість та надійність. Наш сучасний складський комплекс, один з найбільших в українському мотобізнесі, дозволяє нам підтримувати в наявності сотні найбільш запитуваних одиниць мототехніки, забезпечуючи швидке виконання ваших замовлень. Кожен електровелосипед NewSpeed E-BIKE-10 проходить обов'язкову передпродажну підготовку та забезпечується повною гарантією від виробника. А в наших мотосервісах ви завжди зможете отримати кваліфіковане технічне обслуговування та ремонт, що забезпечить довгу та безпроблемну експлуатацію вашого нового електровелосипеда. Motomarket – це ваш вибір для якісної техніки та першокласного сервісу.

Зробіть свій вибір на користь прогресу, комфорту та екологічності – оберіть електровелосипед NewSpeed E-BIKE-10 від Motomarket.

Нижче ви можете ознайомитися з інструкцією з налаштування велокомп\ютера  LCD S866:

Дисплей LCD S866 24;36;48

За допомогою даного дисплея можна контролювати роботу електрообладнання велосипеда. Корпус дисплея виготовлений з якісного темного пластику, а екран дисплея з прозорого акрилу підвищеної міцності. Встановлюється він на кермі електровелосипеда.

Управління дисплеєм здійснюється за допомогою трьох кнопок, розташованих з лівої сторони дисплея. По середині - кнопка включення живлення, а інші дві кнопки відповідають за вибір потрібних функція дисплея.

Даний дисплей може працювати при таких напругах живлення - 24В, 36В, 48В.

Особливості дисплея SW S866:

Відображувані на екрані параметри:

• Значення показань швидкості

1. Поточна швидкість
2. Максимальної швидкість (є можливість скидання показань)
3. Середня швидкість (є можливість скидання показань)

• Пробіг:

1. Сумарне значення.
2. Дальність останньої поїздки (км або милі)

• Графічне відображення рівня заряду акумуляторної батареї
• Цифрове значення напруги акумуляторної батареї.
• повідомлення про несправності,
• Час, проведений в поїздці
• Відображення обраного рівня системи асистування педалей
• Можливість включення світла (на моделях, де не передбачено окреме управління освітленням)
• Значення поточної потужності мотора
• Поточної значення сили струму, споживаної двигуном

Управління, налаштування функції

1. Управління вимикачем живлення,

2. Налаштування діаметра колеса,

3. Автоматична настройка часу відключення в режимі очікування,

4. Настройка яскравості підсвічування,

5. Налаштування режиму запуску,

6. Налаштування режиму приводу,

7. Налаштування рівня напруги,

8. Налаштування граничного значення струму контролера,
Протокол зв'язку: UART

Управління дисплеєм

Включення дисплея здійснюється тривалим натисканням кнопки живлення вимкнути - натисніть і утримуйте кнопку

На початку роботи на дисплеї відображаються параметри, показані на малюнку ВИД1. Короткі натискання кнопки живлення - змінюють відображення інформації на дисплеї ВИД2 і ВИД3.

1. Відображаються символи

 Графічна індикація рівня заряду батареї

Напруга живлення (24V, 36V, 48V) встановлюється вручну в налаштуваннях дисплея. Коли ємність батареї становить понад 70%, світитися всі сегменти на дисплеї, при падінні ємності батареї, сегменти автоматично відключаються.
Коли ємність батареї складає менше 15%, дисплей вимикається повністю

1.2 Багатофункціональна область відображення

ODO - Загальний пробіг,

DST - одиничний пробіг (одиниця виміру: миля, км),

VOL - напруга акумулятора,

TM - час однократного включення живлення,

CUR - робочий струм,

КОД - несправності (див. Таблиця значень кодів помилок);

1.3 Область відображення швидкості

AVG - середня швидкість,

MAX - максимальна швидкість,

CUR - поточна швидкість (одиниця виміру м/г, км/ч)

Показання швидкості

При наявності датчика швидкості – інформація про швидкості береться відатчик Холу в двигуні і обробляється контролером. (Час одного циклу Холу, одиниця вимірювання: 1 мс.)

Для коректного відображення показань швидкості в разі відсутності датчика швидкості в двигуні значення будуть розраховуватися відповідно з діаметром колеса і даними сигналу (необхідно встановити кількість магнітів).

1.4 Управління рівнем допомогою PAS

Короткочасним натисненням кнопок або вибирається рівень допомогою мотора при педалюванні PAS. Всього можна вибрати 5 рівнів допомоги педалированию.
Рівень 0 – система PAS відключена, тобто мотор не працює при обертанні педалей.

1 – рівень мінімальна допомога мотора,
5 – рівень максимальна допомога мотора.

При використанні системи PAS керування двигуном здійснюється без участі ручки газу. Не залежно від рівня PAS, мотор може управлятися за допомогою ручки акселератора.

1.5 Опис піктограм на екрані

- Нагадування використанні ручки газу

- Збій зв'язку

- Пішохідний режим - 6 км/год

- Включення круїз контролю

- Нагадування про гальмування

- Нагадування про включення фари

 1.6 Аварійний режим
При виникненні несправностей дисплей переходить в аварійний режим - відображаючи коди помилок.

В разі поломки будь-яких компонентів електрообладнання на екрані з'являються цифрові значення несправностей у вигляді миготливого двозначного коду: від «01» до «12». При цьому дисплей блокує роботу обладнання, до усунення несправності. Після усунення проблеми дисплей відновлює роботу обладнання.

 Таблиця значень кодів помилок:

1.7 Включення підсвічування і габаритних вогнів

Тривале натискання кнопки - включає фонову підсвічування дисплея. При активації підсвічування дисплея подається живлення на роз'єм фар (якщо ця функція підтримується контролером). При включенні підсвічування на екрані з'являється піктограма . Повторне тривале натискання кнопки - відключає підсвічування дисплея.

1.8 Включення «пішохідного режиму»

Включити цей режим можна тільки якщо швидкість руху не перевищує 6 км/год.

Для включення функції «пішохідного режиму» необхідно натиснути і утримувати кнопку на дисплеї блимає піктограма

У цьому режимі велосипед рухається зі швидкістю 6 км/ч.

Для вимкнення цього режиму необхідно натиснути на ручку гальма з датчиком відключення мотора.
1.9 Включення «круїз контроль»

Активувати цей режим можна тільки якщо швидкість велосипеда більше 10 км/ч.

Для включення функції «круїз контроль» необхідно натиснути і утримувати кнопку . При цьому на екрані загоряється значок – Р або
Для вимкнення функції «Функції круїз контроль» необхідно натиснути на ручку гальма, газу або будь-яку кнопку дисплея.

1.10 Скидання поточних показань

Обнулення поточних показань DST (дальність останньої поїздки (км або милі)) і TM (час, проведений в поїздці) відбувається автоматично з вимиканням живлення дисплея.

НАЛАШТУВАННЯ ПАРАМЕТРІВ КОРИСТУВАЧА

Для входу в налаштування системи, необхідно протягом 5 секунд після її включення одночасно натиснути та утримувати кнопок і

Перший настроюваний параметр РО¹ відобразиться на дисплеї.

Для його зміни в більшу або меншу сторону, необхідно використовувати ті ж кнопки або , при цьому, змінюваний параметр буде блимати. Після вибору необхідного значення, його необхідно зберегти - тривалим натисканням на кнопки. Припинення мигання параметра свідчить про його збереження в пам'яті контролера.

Подальше коротке натискання кнопки перемкне на наступний параметр і також збереже поточний. Короткий спільне натискання кнопок і завершить процес зміни налаштувань і збереже задані значення.

У разі натискання цієї комбінації, система автоматично через 10 секунд, збереже зміни і вийде з настроюються, включається «ВИД 1».

РО¹ – Регулювання яскравості підсвічування дисплея

Значення параметра за замовчуванням дорівнює 3. Діапазон значень від 1 до 3. Змінити значення можна використовуючи кнопки і

• Значення 1 - яскравість підсвічування тьмяна
• Значення 2 - яскравість підсвічування середня.
• Значення 3 - яскравість підсвічування максимальна
• Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ² – Одиниці виміру (км або милі)

Після завершення установки яскравості підсвічування дисплея, увійти в налаштування одиниць вимірювання.
При миготливому значення на дисплеї за допомогою кнопки і виберіть відповідні одиниці вимірювання швидкості

• 0 – кілометри
• 1 - милі

Значення параметра за замовчуванням дорівнює 0.

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ³ – Робоча напруга (Вольт)

Після завершення установки одиниці виміру, увійти в налаштування одиниць виміру робочого напруги.
При миготливому значення на дисплеї за допомогою кнопки і виберіть потрібне напруга - 24В; 36В; 48В

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁴ – Автовідключення (хвилини)

Після завершення установки робоча напруга, увійти в налаштування автовідключення.
При миготливому значення на дисплеї за допомогою кнопки і виберіть затримку (у хвилинах) до відключення живлення. У разі відсутності активних дій протягом заданого інтервалу, дисплей відключає живлення обладнання.

• Значення за умовчанням 0 (відключати)
• Інтервал до відключення від 1 до 60 хвилин

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁵ – Налаштування віртуальних передач PAS

При стандартному режимі експлуатації, зміна зусиль системи PAS проводитися за допомогою кнопки або кнопки .
Діапазон перемикання 1-5 (це також може бути налаштований за бажанням користувача):

• положення 1 для самої низької потужності і
• положення 5 для самої високої потужності.


При включенні дисплея показання «PAS»
Коли показання «Режим системи PAS (ASSIST) дорівнює нулю,- двигун не працює при обертанні педалей.

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁶ – Діаметр колеса (дюйми)

Після завершення установки «Налаштування віртуальних передач», увійти в налаштування Діаметр колеса.
При миготливому значення на дисплеї за допомогою кнопки і задайте розмір обода (у дюймах)
Можливі розміри 16,18,20,22,24,26,700 з і 28 дюймів.

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .


РВ⁷ – розрахункове значення швидкості

режим налаштування характеристики параметрів двигуна

За замовчуванням варто значення 46 (для безредукторних двигунів).

Це означає, що контролер для розрахунку швидкості, яка відображається на дисплеї буде вважати проходження 46 магнітів повз одного датчика холла мотор-колеса за один оборот колеса.

Якщо мотор-колесо редуктор – то показник швидкості буде розраховуватися за формулою:

значення кількість магнітів, помножене на коефіцієнт редукції.

20*4,4=88

При миготливому значення на дисплеї налаштування РВ⁷ виберіть відповідне значення в діапазоні налаштувань від 1 до 100

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁸ – обмеження максимальної швидкості (км/год)

Діапазон налаштувань від 0 до 50.
Так як в Європі обмеження максимальної швидкості – 25 км/год, то за замовчуванням значення – 25.

При встановленому значенні 50 – знімається всі обмеження швидкості.

 Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁹ – початок руху

В даній настройці ви вибираєте чим будете керувати двигуном при початку руху на велосипеді.

Діапазон налаштувань 0 або 1.

• Значення «0» - зі старту можна керувати двигуном з допомогою ручки газу.
• Значення «1» - включення ручки газу або PAS стане можливим тільки після старту на педалях і досягнення швидкості 6 км/ч.

За умовчанням встановлено значення - 0

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

 РВ¹⁰ – режим керування двигуном

Вибирається режим управління мотором – ручка газу, PAS або комбінований (газ+ PAS).

Діапазон налаштувань – 3 значення:

• 0 – тільки PAS
• 1 – тільки ручка газу
• 2 – комбінований (газ+ PAS).

За умовчанням встановлено значення – 2

Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

РВ¹¹ – чутливість асистування PAS

Діапазон налаштувань – від 1 до 24.

• 1 – максимум
• 24 – мінімум
•
• За умовчанням встановлено значення – 1
• Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

 РВ¹² – рівень потужності асистування PAS

Настроюється рівень потужності двигуна при роботі системи PAS.

Діапазон налаштувань – від 1 до 5.

• 1 – максимум
• 5 – мінімум
• За умовчанням встановлено значення – 3
• Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

РВ¹³ – кількість магнітів датчика PAS

Датчики PAS конструктивно мають різну кількість магнітів. У цій настройці можна встановити 3 значення: 5, 8 або 12

За умовчанням встановлено значення – 12

Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

РВ¹⁴ – обмеження максимального струму (Ампер)

Настроюється значення максимального струму (Ампер).

Діапазон налаштувань – від 10 до 20.

За умовчанням встановлено значення – 16

Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

РВ¹⁵ – налаштування напруги відсічки (Вольт)

Для запобігання виходу з ладу акумуляторної батареї дуже важливо вчасно припинити її експлуатацію і не допускати «глибокого» розряду.
Значення даної установки вибирається автоматично при установці робочого напруги батареї. Якщо АКБ 36В, то напруга відсічення 29В.

Можна змінювати це значення з кроком 0,1 В.

Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання
