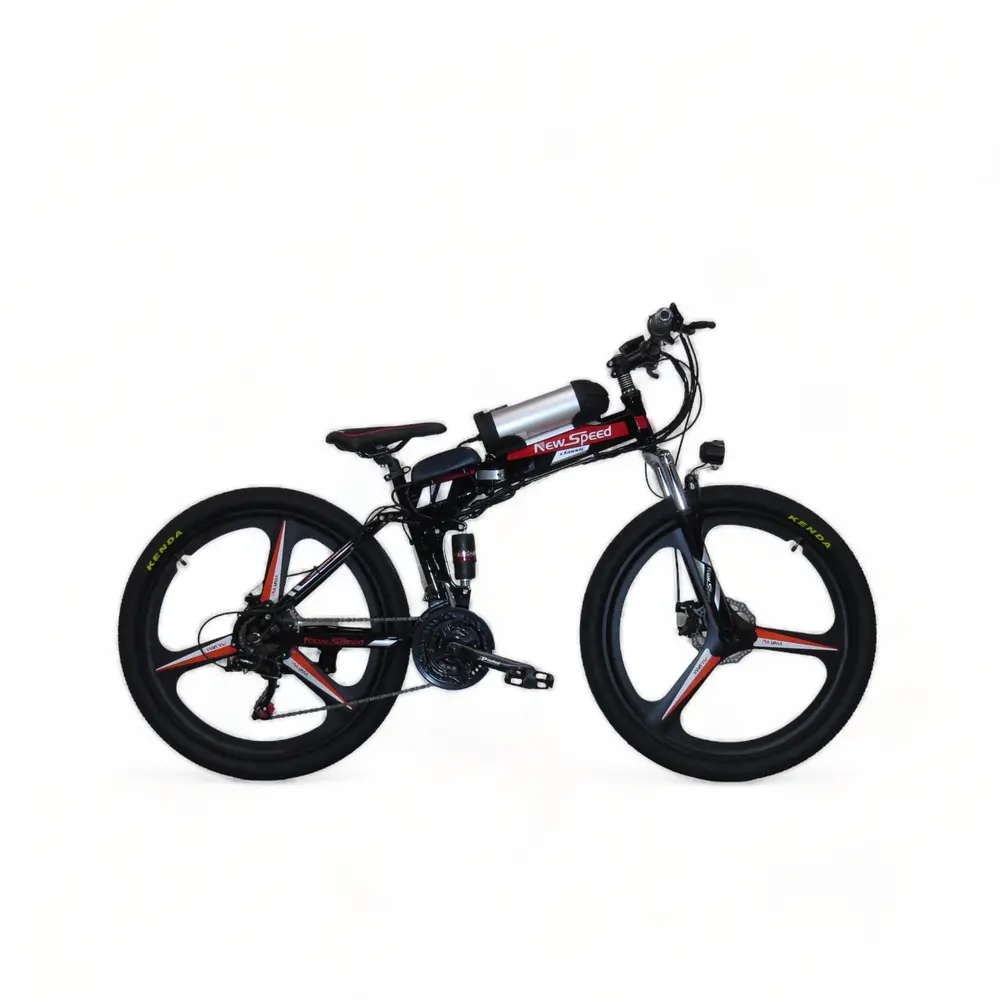

Електровелосипед 26" NewSpeed classic E-BIKE-5: Ваша нова ера комфортного пересування

Відкрийте для себе світ безмежних можливостей з електровелосипедом NewSpeed classic E-BIKE-5, який стане вашим надійним супутником у щоденних поїздках містом та за його межами. Ця модель поєднує в собі елегантний класичний дизайн з передовими технологіями електричного приводу, пропонуючи неперевершений комфорт, ефективність та екологічність. Розроблений для тих, хто цінує зручність, стиль та прагне мінімізувати фізичні зусилля під час їзди, NewSpeed classic E-BIKE-5 є ідеальним вибором для активного способу життя.

Завдяки 26-дюймовим колесам, цей електровелосипед забезпечує відмінну маневреність та стабільність на дорозі, дозволяючи легко долати перешкоди та насолоджуватися плавністю ходу. Класичний дизайн рами робить його доступним та зручним для широкого кола користувачів, а якісні компоненти гарантують довговічність та надійність в експлуатації.

Дизайн та ергономіка: Поєднання стилю та функціональності

NewSpeed classic E-BIKE-5 втілює в собі найкращі риси класичного велосипеда, адаптовані до сучасних вимог. Його дизайн привертає погляди своєю простотою та елегантністю. Міцна та легка рама, виготовлена з високоякісного алюмінієвого сплаву, забезпечує ідеальний баланс міцності та ваги, що робить велосипед легким в управлінні та транспортуванні.

• Комфортна посадка: Ергономічне сідло та зручне кермо дозволяють підтримувати природну позу під час поїздки, зменшуючи навантаження на спину та руки, що особливо важливо при тривалих подорожах.
• Практичність: Модель може бути оснащена інтегрованими крилами, що захищають від бруду та бризок у негоду, а також заднім багажником для перевезення особистих речей, покупок або невеликих вантажів. Ця практичність робить його ідеальним для щоденного використання.
• Естетика: Продумані лінії та мінімалістичний дизайн підкреслюють класичний характер велосипеда, роблячи його не просто транспортним засобом, а стильним аксесуаром.

Серце електровелосипеда: Потужний та ефективний електропривод

Ключовою особливістю NewSpeed classic E-BIKE-5 є його сучасна електрична система, яка забезпечує легке та приємне пересування без надмірних зусиль. Електричний привід перетворює звичайну поїздку на справжнє задоволення, дозволяючи долати пагорби та довгі дистанції з легкістю.

Двигун

Велосипед оснащений надійним та тихим безщітковим редукторним двигуном потужністю 500W, інтегрованим у заднє колесо. Цей тип двигуна відомий своєю ефективністю та довговічністю. Він забезпечує плавне прискорення та достатній крутний момент для комфортного подолання підйомів, роблячи ваші поїздки менш втомливими та більш продуктивними. Максимальна швидкість з електричним асистентом може сягати до 45 км/год, залежно від місцевості, ваги райдера та обраного режиму допомоги.

Акумулятор

Джерелом енергії слугує високоякісний літій-іонний акумулятор 36V 8Ah, який елегантно інтегрований у конструкцію велосипеда. Знімний акумулятор дозволяє легко заряджати його як на велосипеді, так і окремо, в домашніх умовах чи в офісі. Запас ходу на одному заряді варіюється від 40 до 70 кілометрів, залежно від рівня асистента, рельєфу та умов їзди. Повний час зарядки становить приблизно 4-5 годин, що дозволяє швидко підготувати велосипед до наступної подорожі.

Система керування

Інтуїтивно зрозумілий LCD-дисплей, розташований на кермі, надає всю необхідну інформацію: поточну швидкість, пройдену відстань, рівень заряду акумулятора та обраний рівень асистента педалювання (PAS). Система PAS дозволяє обрати один з декількох рівнів допомоги, від мінімального для легкого руху по рівнині до максимального для подолання крутих підйомів.

Безпека та надійність: Важливі аспекти кожної поїздки

Безпека є пріоритетом, тому NewSpeed classic E-BIKE-5 обладнаний перевіреними та надійними компонентами, які гарантують контроль над велосипедом у будь-яких умовах.

• Гальмівна система: Ефективні передні та задні V-brake гальма забезпечують швидке та впевнене гальмування, дозволяючи вам повністю контролювати швидкість та безпечно зупинятися.
• Освітлення: Інтегровані передні та задні світлодіодні фари (залежить від комплектації) забезпечують відмінну видимість у темний час доби та підвищують вашу безпеку на дорозі.
• Надійні колеса: 26-дюймові колеса з посиленими ободами та міцними покришками забезпечують високу стійкість до проколів та довговічність, що важливо для комфортної їзди по різних типах поверхонь.

Технічні характеристики (орієнтовні)

Хоча NewSpeed classic E-BIKE-5 є втіленням простоти та елегантності, його технічні параметри відповідають сучасним стандартам якості та функціональності:

• Тип: Електровелосипед
• Розмір коліс: 26 дюймів
• Матеріал рами: Алюмінієвий сплав
• Двигун: Задній редукторний, безщітковий, 500W
• Акумулятор: Li-ion 36V 8Ah (знімний)
• Максимальна швидкість (з асистентом): до 45 км/год
• Запас ходу на одному заряді: 40-70 км (залежить від режиму PAS та умов)
• Час повної зарядки: 4-5 годин
• Система допомоги: PAS (Pedal Assist System) з декількома рівнями
• Дисплей: LCD багатофункціональний
• Гальмівна система: Передні та задні V-brake
• Вилка: Жорстка (сталева або алюмінієва)

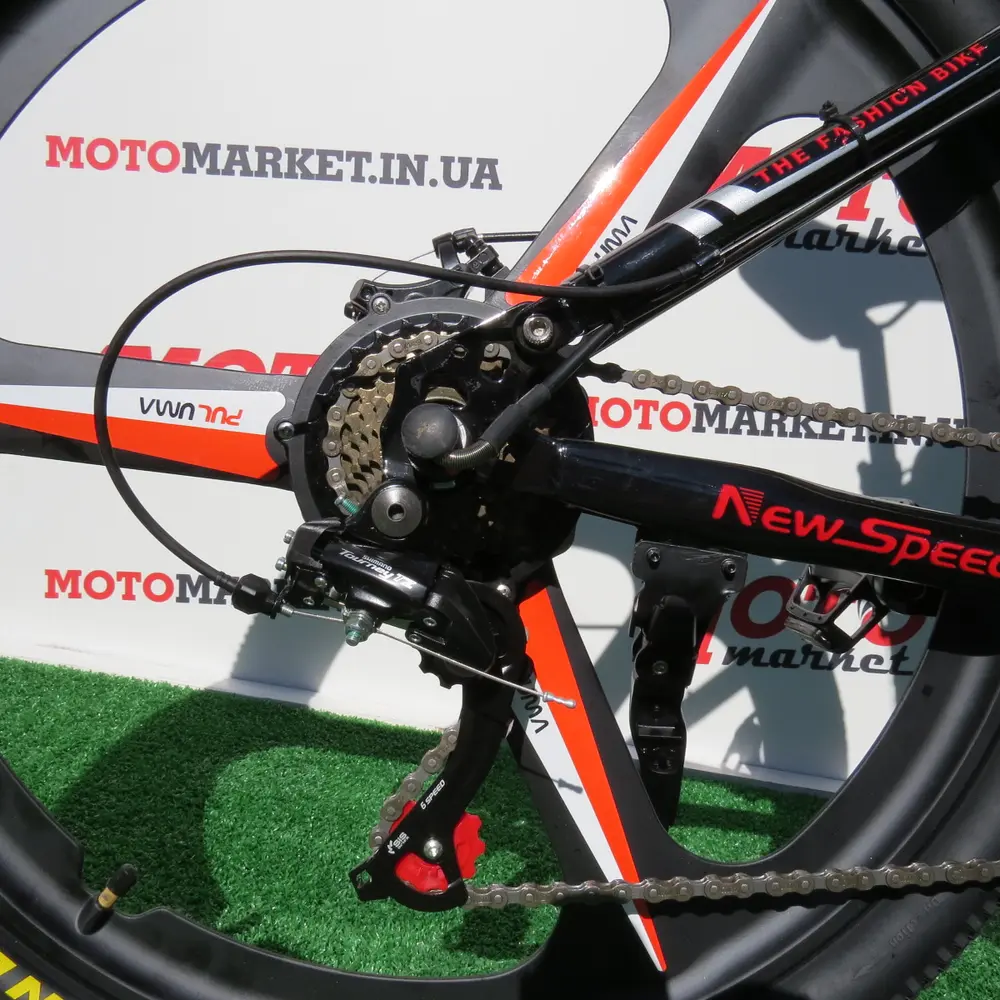

• Трансмісія: 7 швидкостей Shimano Tourney

Переваги електровелосипедів: Чому варто обрати NewSpeed classic E-BIKE-5?

Електровелосипед — це не просто зручний транспорт, це інвестиція у ваше здоров'я, час та навколишнє середовище.

• Економія часу та грошей: Уникнення заторів, відсутність витрат на пальне та паркування робить електровелосипед ідеальною альтернативою автомобілю для міських поїздок.
• Здоров'я та фізична активність: Попри електричну допомогу, ви все одно крутите педалі, підтримуючи фізичну форму. Можливість регулювати рівень асистента дозволяє адаптувати навантаження до вашого бажання та фізичної підготовки.
• Екологічність: Нульові викиди шкідливих речовин роблять електровелосипед одним з найбільш екологічних видів транспорту.
• Розширення можливостей: Легко долайте довгі дистанції, підкорюйте круті пагорби та досліджуйте нові маршрути, які раніше були недоступні на звичайному велосипеді.
• Комфорт та задоволення: Подорожі стають легшими, приємнішими та приносять більше задоволення, дозволяючи насолоджуватися краєвидами та свіжим повітрям.

Motomarket: Ваш надійний партнер у світі мото- та електротранспорту

Купуючи електровелосипед NewSpeed classic E-BIKE-5 у Motomarket, ви отримуєте не лише високоякісний продукт, але й повний спектр підтримки та переваг, які надає один з найбільших інтернет-магазинів та мереж мотосалонів в Україні.

Motomarket – це ваш провідник у світ якісної техніки. Як офіційний дилер провідних брендів, ми пропонуємо виключно нову техніку за офіційно рекомендованими роздрібними цінами. Ми пишаємося тим, що вся мототехніка, а також електротранспорт у наших мотосалонах проходить обов'язкову передпродажну підготовку. Це гарантує, що ваш новий електровелосипед готовий до експлуатації одразу після покупки та відповідає найвищим стандартам якості.

 А в ході експлуатації, ви можете розраховувати на наші сучасні мотосервіси, де ви зможете провести все необхідне за регламентом технічне обслуговування та отримати кваліфікований ремонт. Наш великий складський комплекс дозволяє підтримувати в наявності сотні найбільш запитуваних одиниць техніки, забезпечуючи оперативне виконання заявок та швидку доставку.

Обираючи Motomarket, ви обираєте надійність, якість та професійний сервіс. Дозвольте NewSpeed classic E-BIKE-5 відкрити для вас нові горизонти пересування!

Нижче ви можете ознайомитися з інструкцією з налаштування велокомп\ютера  LCD S866:

Дисплей LCD S866 24;36;48

За допомогою даного дисплея можна контролювати роботу електрообладнання велосипеда. Корпус дисплея виготовлений з якісного темного пластику, а екран дисплея з прозорого акрилу підвищеної міцності. Встановлюється він на кермі електровелосипеда.

Управління дисплеєм здійснюється за допомогою трьох кнопок, розташованих з лівої сторони дисплея. По середині - кнопка включення живлення, а інші дві кнопки відповідають за вибір потрібних функція дисплея.

Даний дисплей може працювати при таких напругах живлення - 24В, 36В, 48В.

Особливості дисплея SW S866:

Відображувані на екрані параметри:

• Значення показань швидкості

1. Поточна швидкість
2. Максимальної швидкість (є можливість скидання показань)
3. Середня швидкість (є можливість скидання показань)

• Пробіг:

1. Сумарне значення.
2. Дальність останньої поїздки (км або милі)

• Графічне відображення рівня заряду акумуляторної батареї
• Цифрове значення напруги акумуляторної батареї.
• повідомлення про несправності,
• Час, проведений в поїздці
• Відображення обраного рівня системи асистування педалей
• Можливість включення світла (на моделях, де не передбачено окреме управління освітленням)
• Значення поточної потужності мотора
• Поточної значення сили струму, споживаної двигуном

Управління, налаштування функції

1. Управління вимикачем живлення,

2. Налаштування діаметра колеса,

3. Автоматична настройка часу відключення в режимі очікування,

4. Настройка яскравості підсвічування,

5. Налаштування режиму запуску,

6. Налаштування режиму приводу,

7. Налаштування рівня напруги,

8. Налаштування граничного значення струму контролера,
Протокол зв'язку: UART

Управління дисплеєм

Включення дисплея здійснюється тривалим натисканням кнопки живлення вимкнути - натисніть і утримуйте кнопку

На початку роботи на дисплеї відображаються параметри, показані на малюнку ВИД1. Короткі натискання кнопки живлення - змінюють відображення інформації на дисплеї ВИД2 і ВИД3.

1. Відображаються символи

 Графічна індикація рівня заряду батареї

Напруга живлення (24V, 36V, 48V) встановлюється вручну в налаштуваннях дисплея. Коли ємність батареї становить понад 70%, світитися всі сегменти на дисплеї, при падінні ємності батареї, сегменти автоматично відключаються.
Коли ємність батареї складає менше 15%, дисплей вимикається повністю

1.2 Багатофункціональна область відображення

ODO - Загальний пробіг,

DST - одиничний пробіг (одиниця виміру: миля, км),

VOL - напруга акумулятора,

TM - час однократного включення живлення,

CUR - робочий струм,

КОД - несправності (див. Таблиця значень кодів помилок);

1.3 Область відображення швидкості

AVG - середня швидкість,

MAX - максимальна швидкість,

CUR - поточна швидкість (одиниця виміру м/г, км/ч)

Показання швидкості

При наявності датчика швидкості – інформація про швидкості береться відатчик Холу в двигуні і обробляється контролером. (Час одного циклу Холу, одиниця вимірювання: 1 мс.)

Для коректного відображення показань швидкості в разі відсутності датчика швидкості в двигуні значення будуть розраховуватися відповідно з діаметром колеса і даними сигналу (необхідно встановити кількість магнітів).

1.4 Управління рівнем допомогою PAS

Короткочасним натисненням кнопок або вибирається рівень допомогою мотора при педалюванні PAS. Всього можна вибрати 5 рівнів допомоги педалированию.
Рівень 0 – система PAS відключена, тобто мотор не працює при обертанні педалей.

1 – рівень мінімальна допомога мотора,
5 – рівень максимальна допомога мотора.

При використанні системи PAS керування двигуном здійснюється без участі ручки газу. Не залежно від рівня PAS, мотор може управлятися за допомогою ручки акселератора.

1.5 Опис піктограм на екрані

- Нагадування використанні ручки газу

- Збій зв'язку

- Пішохідний режим - 6 км/год

- Включення круїз контролю

- Нагадування про гальмування

- Нагадування про включення фари

 1.6 Аварійний режим
При виникненні несправностей дисплей переходить в аварійний режим - відображаючи коди помилок.

В разі поломки будь-яких компонентів електрообладнання на екрані з'являються цифрові значення несправностей у вигляді миготливого двозначного коду: від «01» до «12». При цьому дисплей блокує роботу обладнання, до усунення несправності. Після усунення проблеми дисплей відновлює роботу обладнання.

 Таблиця значень кодів помилок:

1.7 Включення підсвічування і габаритних вогнів

Тривале натискання кнопки - включає фонову підсвічування дисплея. При активації підсвічування дисплея подається живлення на роз'єм фар (якщо ця функція підтримується контролером). При включенні підсвічування на екрані з'являється піктограма . Повторне тривале натискання кнопки - відключає підсвічування дисплея.

1.8 Включення «пішохідного режиму»

Включити цей режим можна тільки якщо швидкість руху не перевищує 6 км/год.

Для включення функції «пішохідного режиму» необхідно натиснути і утримувати кнопку на дисплеї блимає піктограма

У цьому режимі велосипед рухається зі швидкістю 6 км/ч.

Для вимкнення цього режиму необхідно натиснути на ручку гальма з датчиком відключення мотора.
1.9 Включення «круїз контроль»

Активувати цей режим можна тільки якщо швидкість велосипеда більше 10 км/ч.

Для включення функції «круїз контроль» необхідно натиснути і утримувати кнопку . При цьому на екрані загоряється значок – Р або
Для вимкнення функції «Функції круїз контроль» необхідно натиснути на ручку гальма, газу або будь-яку кнопку дисплея.

1.10 Скидання поточних показань

Обнулення поточних показань DST (дальність останньої поїздки (км або милі)) і TM (час, проведений в поїздці) відбувається автоматично з вимиканням живлення дисплея.

НАЛАШТУВАННЯ ПАРАМЕТРІВ КОРИСТУВАЧА

Для входу в налаштування системи, необхідно протягом 5 секунд після її включення одночасно натиснути та утримувати кнопок і

Перший настроюваний параметр РО¹ відобразиться на дисплеї.

Для його зміни в більшу або меншу сторону, необхідно використовувати ті ж кнопки або , при цьому, змінюваний параметр буде блимати. Після вибору необхідного значення, його необхідно зберегти - тривалим натисканням на кнопки. Припинення мигання параметра свідчить про його збереження в пам'яті контролера.

Подальше коротке натискання кнопки перемкне на наступний параметр і також збереже поточний. Короткий спільне натискання кнопок і завершить процес зміни налаштувань і збереже задані значення.

У разі натискання цієї комбінації, система автоматично через 10 секунд, збереже зміни і вийде з настроюються, включається «ВИД 1».

РО¹ – Регулювання яскравості підсвічування дисплея

Значення параметра за замовчуванням дорівнює 3. Діапазон значень від 1 до 3. Змінити значення можна використовуючи кнопки і

• Значення 1 - яскравість підсвічування тьмяна
• Значення 2 - яскравість підсвічування середня.
• Значення 3 - яскравість підсвічування максимальна
• Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ² – Одиниці виміру (км або милі)

Після завершення установки яскравості підсвічування дисплея, увійти в налаштування одиниць вимірювання.
При миготливому значення на дисплеї за допомогою кнопки і виберіть відповідні одиниці вимірювання швидкості

• 0 – кілометри
• 1 - милі

Значення параметра за замовчуванням дорівнює 0.

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ³ – Робоча напруга (Вольт)

Після завершення установки одиниці виміру, увійти в налаштування одиниць виміру робочого напруги.
При миготливому значення на дисплеї за допомогою кнопки і виберіть потрібне напруга - 24В; 36В; 48В

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁴ – Автовідключення (хвилини)

Після завершення установки робоча напруга, увійти в налаштування автовідключення.
При миготливому значення на дисплеї за допомогою кнопки і виберіть затримку (у хвилинах) до відключення живлення. У разі відсутності активних дій протягом заданого інтервалу, дисплей відключає живлення обладнання.

• Значення за умовчанням 0 (відключати)
• Інтервал до відключення від 1 до 60 хвилин

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁵ – Налаштування віртуальних передач PAS

При стандартному режимі експлуатації, зміна зусиль системи PAS проводитися за допомогою кнопки або кнопки .
Діапазон перемикання 1-5 (це також може бути налаштований за бажанням користувача):

• положення 1 для самої низької потужності і
• положення 5 для самої високої потужності.


При включенні дисплея показання «PAS»
Коли показання «Режим системи PAS (ASSIST) дорівнює нулю,- двигун не працює при обертанні педалей.

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁶ – Діаметр колеса (дюйми)

Після завершення установки «Налаштування віртуальних передач», увійти в налаштування Діаметр колеса.
При миготливому значення на дисплеї за допомогою кнопки і задайте розмір обода (у дюймах)
Можливі розміри 16,18,20,22,24,26,700 з і 28 дюймів.

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .


РВ⁷ – розрахункове значення швидкості

режим налаштування характеристики параметрів двигуна

За замовчуванням варто значення 46 (для безредукторних двигунів).

Це означає, що контролер для розрахунку швидкості, яка відображається на дисплеї буде вважати проходження 46 магнітів повз одного датчика холла мотор-колеса за один оборот колеса.

Якщо мотор-колесо редуктор – то показник швидкості буде розраховуватися за формулою:

значення кількість магнітів, помножене на коефіцієнт редукції.

20*4,4=88

При миготливому значення на дисплеї налаштування РВ⁷ виберіть відповідне значення в діапазоні налаштувань від 1 до 100

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁸ – обмеження максимальної швидкості (км/год)

Діапазон налаштувань від 0 до 50.
Так як в Європі обмеження максимальної швидкості – 25 км/год, то за замовчуванням значення – 25.

При встановленому значенні 50 – знімається всі обмеження швидкості.

 Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁹ – початок руху

В даній настройці ви вибираєте чим будете керувати двигуном при початку руху на велосипеді.

Діапазон налаштувань 0 або 1.

• Значення «0» - зі старту можна керувати двигуном з допомогою ручки газу.
• Значення «1» - включення ручки газу або PAS стане можливим тільки після старту на педалях і досягнення швидкості 6 км/ч.

За умовчанням встановлено значення - 0

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

 РВ¹⁰ – режим керування двигуном

Вибирається режим управління мотором – ручка газу, PAS або комбінований (газ+ PAS).

Діапазон налаштувань – 3 значення:

• 0 – тільки PAS
• 1 – тільки ручка газу
• 2 – комбінований (газ+ PAS).

За умовчанням встановлено значення – 2

Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

РВ¹¹ – чутливість асистування PAS

Діапазон налаштувань – від 1 до 24.

• 1 – максимум
• 24 – мінімум
•
• За умовчанням встановлено значення – 1
• Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

 РВ¹² – рівень потужності асистування PAS

Настроюється рівень потужності двигуна при роботі системи PAS.

Діапазон налаштувань – від 1 до 5.

• 1 – максимум
• 5 – мінімум
• За умовчанням встановлено значення – 3
• Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

РВ¹³ – кількість магнітів датчика PAS

Датчики PAS конструктивно мають різну кількість магнітів. У цій настройці можна встановити 3 значення: 5, 8 або 12

За умовчанням встановлено значення – 12

Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

РВ¹⁴ – обмеження максимального струму (Ампер)

Настроюється значення максимального струму (Ампер).

Діапазон налаштувань – від 10 до 20.

За умовчанням встановлено значення – 16

Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

РВ¹⁵ – налаштування напруги відсічки (Вольт)

Для запобігання виходу з ладу акумуляторної батареї дуже важливо вчасно припинити її експлуатацію і не допускати «глибокого» розряду.
Значення даної установки вибирається автоматично при установці робочого напруги батареї. Якщо АКБ 36В, то напруга відсічення 29В.

Можна змінювати це значення з кроком 0,1 В.

Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання
