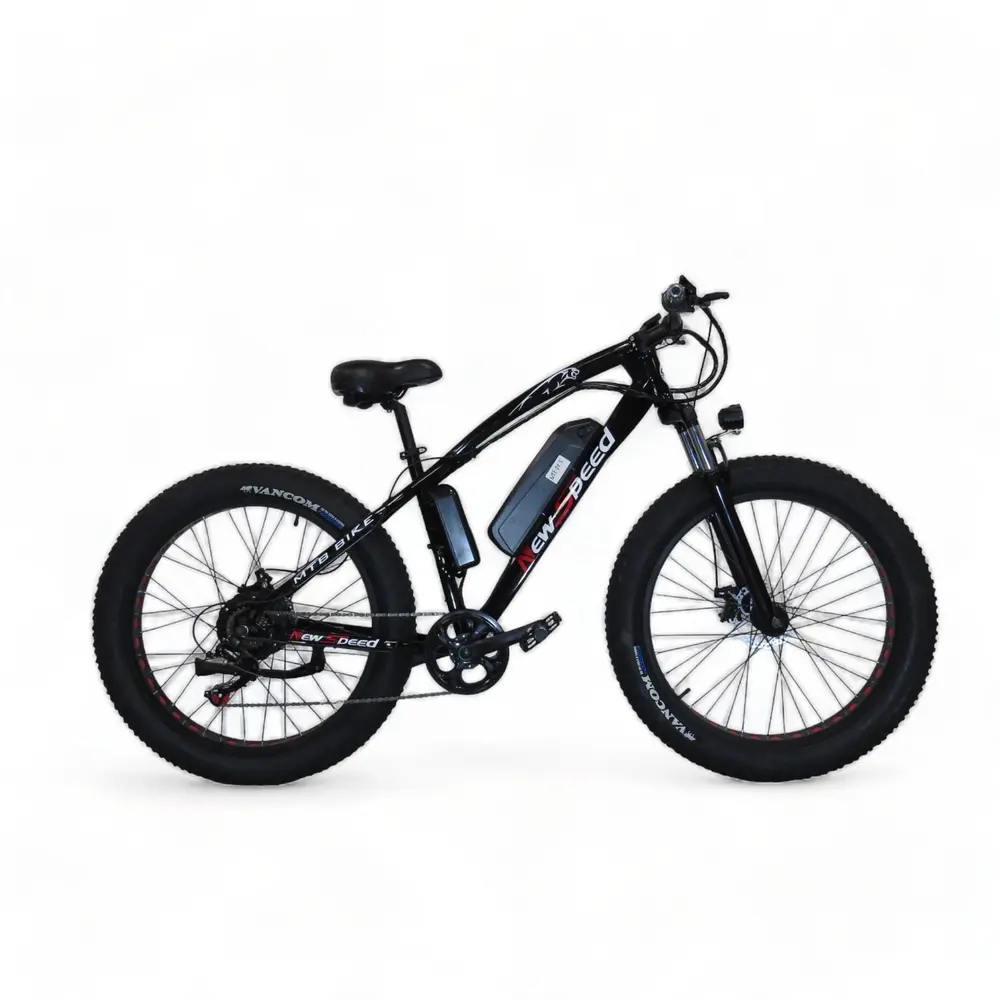

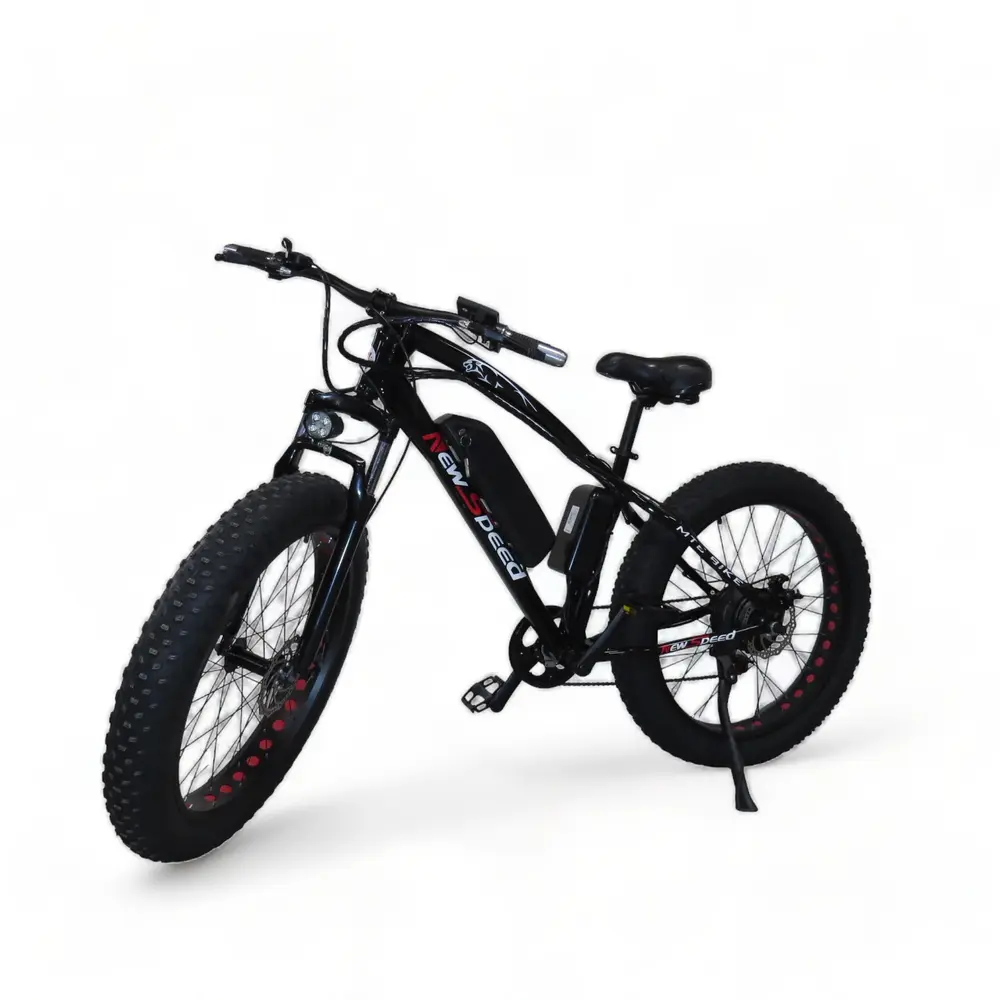

Електровелосипед 26" MTB Bike NewSpeed NSE-27.5

Ласкаво просимо у світ безмежних можливостей з електровелосипедом NewSpeed NSE-27.5 – ідеальним супутником для підкорення як міських джунглів, так і найскладніших гірських маршрутів. Ця модель поєднує в собі міцність та надійність класичного гірського велосипеда (MTB) з передовими технологіями електричного приводу, відкриваючи перед вами нові горизонти подорожей та пригод. Розроблений для райдерів, які прагнуть до більшої продуктивності, комфорту та екологічності, NewSpeed NSE-27.5 дозволить вам долати круті підйоми, збільшувати дистанцію поїздок та насолоджуватися кожним моментом у дорозі.

Потужність та динаміка електроприводу

Серцем NewSpeed NSE-27.5 є його інноваційна електрична система, що забезпечує неперевершену динаміку та ефективність. Вбудований у заднє колесо високопродуктивний безщітковий двигун потужністю 350W дозволяє легко долати будь-які перешкоди, чи то затяжні підйоми, чи зустрічний вітер. Двигун відрізняється високим крутним моментом, забезпечуючи швидкий старт та впевнений розгін, при цьому працюючи майже безшумно.

Живлення системи здійснюється від ємної літій-іонної батареї 48V 10Ah, що елегантно інтегрована в раму велосипеда. Це не тільки надає йому сучасного та акуратного вигляду, але й захищає акумулятор від зовнішніх впливів та несприятливих погодних умов. Завдяки такій ємності, ви можете розраховувати на запас ходу до 45-60 км на одному заряді (залежить від режиму їзди, рельєфу та ваги райдера), що робить NSE-27.5 ідеальним для тривалих пригод. Система інтелектуального педалювання (PAS) з кількома рівнями підтримки дозволяє вам обирати бажаний ступінь допомоги двигуна, адаптуючись до ваших сил та умов поїздки. Також доступний режим повного приводу за допомогою ручки газу (якщо передбачено комплектацією), що дозволяє повністю розслабитися та насолоджуватися поїздкою без зусиль.

Конструкція та комплектуючі для бездоріжжя

Рама електровелосипеда NewSpeed NSE-27.5 виготовлена з низьковуглецевої сталі, що гарантує високу надійність та стійкість до корозії. Геометрія рами розроблена спеціально для гірських велосипедів, забезпечуючи оптимальне положення райдера для контролю на складних ділянках та комфорт при тривалих поїздках. Важливим елементом для комфорту на бездоріжжі є передня амортизаційна вилка, яка ефективно поглинає удари та вібрації від нерівностей дороги. Функція блокування вилки дозволяє вам миттєво перемикатися між режимами комфортної їзди по бездоріжжю та ефективного педалювання по рівних ділянках, мінімізуючи втрати енергії.

Безпека на дорозі – пріоритет для NewSpeed NSE-27.5. Велосипед оснащений надійними гальмами як спереду, так і ззаду. Вони забезпечують високу ефективність гальмування, відмінну модуляцію та швидку реакцію навіть у складних погодних умовах, дозволяючи вам повністю контролювати швидкість. Трансмісія Shimano з 7 швидкостями (залежно від модифікації) гарантує плавне та точне перемикання передач, дозволяючи легко адаптуватися до будь-якого рельєфу. Широкий діапазон передач забезпечує оптимальне навантаження як при швидкісній їзді по асфальту, так і при підкоренні крутих підйомів.

Колеса, покришки та керування

27.5-дюймові колеса NewSpeed NSE-27.5 є золотою серединою між маневреністю 26-дюймових та накатом 29-дюймових коліс, забезпечуючи відмінне поєднання швидкості, керованості та прохідності. Колеса оснащені подвійними алюмінієвими ободами, що підвищує їхню міцність та стійкість до деформацій. Широкі агресивні покришки з вираженим протектором забезпечують відмінне зчеплення з будь-якими типами поверхонь – від м'якого ґрунту та піску до гравію та асфальту. Це дає вам впевненість на складних ділянках та мінімізує ризик проколів.

На кермі розташований інформативний LCD-дисплей, який відображає всю необхідну інформацію: поточну швидкість, пройдену відстань, рівень заряду батареї, обраний режим асистента та інші важливі параметри. Зручні ергономічні гріпси та сідло забезпечують комфорт навіть під час тривалих поїздок, мінімізуючи втому. Кермо та винос виконані з міцних матеріалів, гарантуючи надійне керування.

Переваги електровелосипеда NewSpeed NSE-27.5

• Збільшений запас ходу: Долайте більші відстані з меншими зусиллями завдяки потужному акумулятору.
• Підкорення будь-якого рельєфу: Електромотор допоможе вам легко долати круті підйоми та складні ділянки.
• Екологічність: Насолоджуйтесь природою без шкідливих викидів.
• Фізична активність: Ви можете регулювати рівень підтримки, поєднуючи активне тренування з комфортною поїздкою.
• Універсальність: Ідеально підходить для щоденних поїздок на роботу, міських прогулянок та захопливих пригод на бездоріжжі.
• Надійність та довговічність: Якісні компоненти та міцні матеріали гарантують довгий термін служби.

Чому варто обрати NewSpeed NSE-27.5 у Motomarket?

Придбання електровелосипеда NewSpeed NSE-27.5 у Motomarket – це гарантія вашого правильного вибору та впевненості у якості. Як офіційний дилер, ми пропонуємо виключно нову сертифіковану техніку за офіційно рекомендованими роздрібними цінами. Ми розуміємо важливість надійності, тому кожен електровелосипед у наших мотосалонах проходить обов'язкову передпродажну підготовку, що гарантує його бездоганну роботу з першого дня експлуатації.

Motomarket пишається своїм одним з найбільших в українському мотобізнесі власним сучасним складським комплексом, що дозволяє підтримувати в наявності сотні найбільш запитуваних одиниць мототехніки та оперативно виконувати заявки. Це означає, що ваш NewSpeed NSE-27.5 буде доставлений швидко та без затримок.

Наші кваліфіковані фахівці завжди готові надати вам професійну консультацію та допомогти у виборі. В ході експлуатації, у наших мотосервісах, ви можете провести все необхідне за регламентом технічне обслуговування та отримати кваліфікований ремонт. Ми піклуємося про наших клієнтів на кожному етапі – від вибору до багаторічного обслуговування.

Обираючи NewSpeed NSE-27.5 у Motomarket, ви отримуєте не просто електровелосипед, а надійного партнера для подорожей, впевненість у якості та професійну підтримку. Дозвольте собі відчути свободу та радість руху з NewSpeed NSE-27.5!

Нижче ви можете ознайомитися з інструкцією з налаштування велокомп\ютера  LCD S866:

Дисплей LCD S866 24;36;48

За допомогою даного дисплея можна контролювати роботу електрообладнання велосипеда. Корпус дисплея виготовлений з якісного темного пластику, а екран дисплея з прозорого акрилу підвищеної міцності. Встановлюється він на кермі електровелосипеда.

Управління дисплеєм здійснюється за допомогою трьох кнопок, розташованих з лівої сторони дисплея. По середині - кнопка включення живлення, а інші дві кнопки відповідають за вибір потрібних функція дисплея.

Даний дисплей може працювати при таких напругах живлення - 24В, 36В, 48В.

Особливості дисплея SW S866:

Відображувані на екрані параметри:

• Значення показань швидкості

1. Поточна швидкість
2. Максимальної швидкість (є можливість скидання показань)
3. Середня швидкість (є можливість скидання показань)

• Пробіг:

1. Сумарне значення.
2. Дальність останньої поїздки (км або милі)

• Графічне відображення рівня заряду акумуляторної батареї
• Цифрове значення напруги акумуляторної батареї.
• повідомлення про несправності,
• Час, проведений в поїздці
• Відображення обраного рівня системи асистування педалей
• Можливість включення світла (на моделях, де не передбачено окреме управління освітленням)
• Значення поточної потужності мотора
• Поточної значення сили струму, споживаної двигуном

Управління, налаштування функції

1. Управління вимикачем живлення,

2. Налаштування діаметра колеса,

3. Автоматична настройка часу відключення в режимі очікування,

4. Настройка яскравості підсвічування,

5. Налаштування режиму запуску,

6. Налаштування режиму приводу,

7. Налаштування рівня напруги,

8. Налаштування граничного значення струму контролера,
Протокол зв'язку: UART

Управління дисплеєм

Включення дисплея здійснюється тривалим натисканням кнопки живлення вимкнути - натисніть і утримуйте кнопку

На початку роботи на дисплеї відображаються параметри, показані на малюнку ВИД1. Короткі натискання кнопки живлення - змінюють відображення інформації на дисплеї ВИД2 і ВИД3.

1. Відображаються символи

 Графічна індикація рівня заряду батареї

Напруга живлення (24V, 36V, 48V) встановлюється вручну в налаштуваннях дисплея. Коли ємність батареї становить понад 70%, світитися всі сегменти на дисплеї, при падінні ємності батареї, сегменти автоматично відключаються.
Коли ємність батареї складає менше 15%, дисплей вимикається повністю

1.2 Багатофункціональна область відображення

ODO - Загальний пробіг,

DST - одиничний пробіг (одиниця виміру: миля, км),

VOL - напруга акумулятора,

TM - час однократного включення живлення,

CUR - робочий струм,

КОД - несправності (див. Таблиця значень кодів помилок);

1.3 Область відображення швидкості

AVG - середня швидкість,

MAX - максимальна швидкість,

CUR - поточна швидкість (одиниця виміру м/г, км/ч)

Показання швидкості

При наявності датчика швидкості – інформація про швидкості береться відатчик Холу в двигуні і обробляється контролером. (Час одного циклу Холу, одиниця вимірювання: 1 мс.)

Для коректного відображення показань швидкості в разі відсутності датчика швидкості в двигуні значення будуть розраховуватися відповідно з діаметром колеса і даними сигналу (необхідно встановити кількість магнітів).

1.4 Управління рівнем допомогою PAS

Короткочасним натисненням кнопок або вибирається рівень допомогою мотора при педалюванні PAS. Всього можна вибрати 5 рівнів допомоги педалированию.
Рівень 0 – система PAS відключена, тобто мотор не працює при обертанні педалей.

1 – рівень мінімальна допомога мотора,
5 – рівень максимальна допомога мотора.

При використанні системи PAS керування двигуном здійснюється без участі ручки газу. Не залежно від рівня PAS, мотор може управлятися за допомогою ручки акселератора.

1.5 Опис піктограм на екрані

- Нагадування використанні ручки газу

- Збій зв'язку

- Пішохідний режим - 6 км/год

- Включення круїз контролю

- Нагадування про гальмування

- Нагадування про включення фари

 1.6 Аварійний режим
При виникненні несправностей дисплей переходить в аварійний режим - відображаючи коди помилок.

В разі поломки будь-яких компонентів електрообладнання на екрані з'являються цифрові значення несправностей у вигляді миготливого двозначного коду: від «01» до «12». При цьому дисплей блокує роботу обладнання, до усунення несправності. Після усунення проблеми дисплей відновлює роботу обладнання.

 Таблиця значень кодів помилок:

1.7 Включення підсвічування і габаритних вогнів

Тривале натискання кнопки - включає фонову підсвічування дисплея. При активації підсвічування дисплея подається живлення на роз'єм фар (якщо ця функція підтримується контролером). При включенні підсвічування на екрані з'являється піктограма . Повторне тривале натискання кнопки - відключає підсвічування дисплея.

1.8 Включення «пішохідного режиму»

Включити цей режим можна тільки якщо швидкість руху не перевищує 6 км/год.

Для включення функції «пішохідного режиму» необхідно натиснути і утримувати кнопку на дисплеї блимає піктограма

У цьому режимі велосипед рухається зі швидкістю 6 км/ч.

Для вимкнення цього режиму необхідно натиснути на ручку гальма з датчиком відключення мотора.
1.9 Включення «круїз контроль»

Активувати цей режим можна тільки якщо швидкість велосипеда більше 10 км/ч.

Для включення функції «круїз контроль» необхідно натиснути і утримувати кнопку . При цьому на екрані загоряється значок – Р або
Для вимкнення функції «Функції круїз контроль» необхідно натиснути на ручку гальма, газу або будь-яку кнопку дисплея.

1.10 Скидання поточних показань

Обнулення поточних показань DST (дальність останньої поїздки (км або милі)) і TM (час, проведений в поїздці) відбувається автоматично з вимиканням живлення дисплея.

НАЛАШТУВАННЯ ПАРАМЕТРІВ КОРИСТУВАЧА

Для входу в налаштування системи, необхідно протягом 5 секунд після її включення одночасно натиснути та утримувати кнопок і

Перший настроюваний параметр РО¹ відобразиться на дисплеї.

Для його зміни в більшу або меншу сторону, необхідно використовувати ті ж кнопки або , при цьому, змінюваний параметр буде блимати. Після вибору необхідного значення, його необхідно зберегти - тривалим натисканням на кнопки. Припинення мигання параметра свідчить про його збереження в пам'яті контролера.

Подальше коротке натискання кнопки перемкне на наступний параметр і також збереже поточний. Короткий спільне натискання кнопок і завершить процес зміни налаштувань і збереже задані значення.

У разі натискання цієї комбінації, система автоматично через 10 секунд, збереже зміни і вийде з настроюються, включається «ВИД 1».

РО¹ – Регулювання яскравості підсвічування дисплея

Значення параметра за замовчуванням дорівнює 3. Діапазон значень від 1 до 3. Змінити значення можна використовуючи кнопки і

• Значення 1 - яскравість підсвічування тьмяна
• Значення 2 - яскравість підсвічування середня.
• Значення 3 - яскравість підсвічування максимальна
• Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ² – Одиниці виміру (км або милі)

Після завершення установки яскравості підсвічування дисплея, увійти в налаштування одиниць вимірювання.
При миготливому значення на дисплеї за допомогою кнопки і виберіть відповідні одиниці вимірювання швидкості

• 0 – кілометри
• 1 - милі

Значення параметра за замовчуванням дорівнює 0.

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ³ – Робоча напруга (Вольт)

Після завершення установки одиниці виміру, увійти в налаштування одиниць виміру робочого напруги.
При миготливому значення на дисплеї за допомогою кнопки і виберіть потрібне напруга - 24В; 36В; 48В

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁴ – Автовідключення (хвилини)

Після завершення установки робоча напруга, увійти в налаштування автовідключення.
При миготливому значення на дисплеї за допомогою кнопки і виберіть затримку (у хвилинах) до відключення живлення. У разі відсутності активних дій протягом заданого інтервалу, дисплей відключає живлення обладнання.

• Значення за умовчанням 0 (відключати)
• Інтервал до відключення від 1 до 60 хвилин

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁵ – Налаштування віртуальних передач PAS

При стандартному режимі експлуатації, зміна зусиль системи PAS проводитися за допомогою кнопки або кнопки .
Діапазон перемикання 1-5 (це також може бути налаштований за бажанням користувача):

• положення 1 для самої низької потужності і
• положення 5 для самої високої потужності.


При включенні дисплея показання «PAS»
Коли показання «Режим системи PAS (ASSIST) дорівнює нулю,- двигун не працює при обертанні педалей.

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁶ – Діаметр колеса (дюйми)

Після завершення установки «Налаштування віртуальних передач», увійти в налаштування Діаметр колеса.
При миготливому значення на дисплеї за допомогою кнопки і задайте розмір обода (у дюймах)
Можливі розміри 16,18,20,22,24,26,700 з і 28 дюймів.

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .


РВ⁷ – розрахункове значення швидкості

режим налаштування характеристики параметрів двигуна

За замовчуванням варто значення 46 (для безредукторних двигунів).

Це означає, що контролер для розрахунку швидкості, яка відображається на дисплеї буде вважати проходження 46 магнітів повз одного датчика холла мотор-колеса за один оборот колеса.

Якщо мотор-колесо редуктор – то показник швидкості буде розраховуватися за формулою:

значення кількість магнітів, помножене на коефіцієнт редукції.

20*4,4=88

При миготливому значення на дисплеї налаштування РВ⁷ виберіть відповідне значення в діапазоні налаштувань від 1 до 100

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁸ – обмеження максимальної швидкості (км/год)

Діапазон налаштувань від 0 до 50.
Так як в Європі обмеження максимальної швидкості – 25 км/год, то за замовчуванням значення – 25.

При встановленому значенні 50 – знімається всі обмеження швидкості.

 Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁹ – початок руху

В даній настройці ви вибираєте чим будете керувати двигуном при початку руху на велосипеді.

Діапазон налаштувань 0 або 1.

• Значення «0» - зі старту можна керувати двигуном з допомогою ручки газу.
• Значення «1» - включення ручки газу або PAS стане можливим тільки після старту на педалях і досягнення швидкості 6 км/ч.

За умовчанням встановлено значення - 0

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

 РВ¹⁰ – режим керування двигуном

Вибирається режим управління мотором – ручка газу, PAS або комбінований (газ+ PAS).

Діапазон налаштувань – 3 значення:

• 0 – тільки PAS
• 1 – тільки ручка газу
• 2 – комбінований (газ+ PAS).

За умовчанням встановлено значення – 2

Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

РВ¹¹ – чутливість асистування PAS

Діапазон налаштувань – від 1 до 24.

• 1 – максимум
• 24 – мінімум
•
• За умовчанням встановлено значення – 1
• Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

 РВ¹² – рівень потужності асистування PAS

Настроюється рівень потужності двигуна при роботі системи PAS.

Діапазон налаштувань – від 1 до 5.

• 1 – максимум
• 5 – мінімум
• За умовчанням встановлено значення – 3
• Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

РВ¹³ – кількість магнітів датчика PAS

Датчики PAS конструктивно мають різну кількість магнітів. У цій настройці можна встановити 3 значення: 5, 8 або 12

За умовчанням встановлено значення – 12

Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

РВ¹⁴ – обмеження максимального струму (Ампер)

Настроюється значення максимального струму (Ампер).

Діапазон налаштувань – від 10 до 20.

За умовчанням встановлено значення – 16

Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

РВ¹⁵ – налаштування напруги відсічки (Вольт)

Для запобігання виходу з ладу акумуляторної батареї дуже важливо вчасно припинити її експлуатацію і не допускати «глибокого» розряду.
Значення даної установки вибирається автоматично при установці робочого напруги батареї. Якщо АКБ 36В, то напруга відсічення 29В.

Можна змінювати це значення з кроком 0,1 В.

Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання
