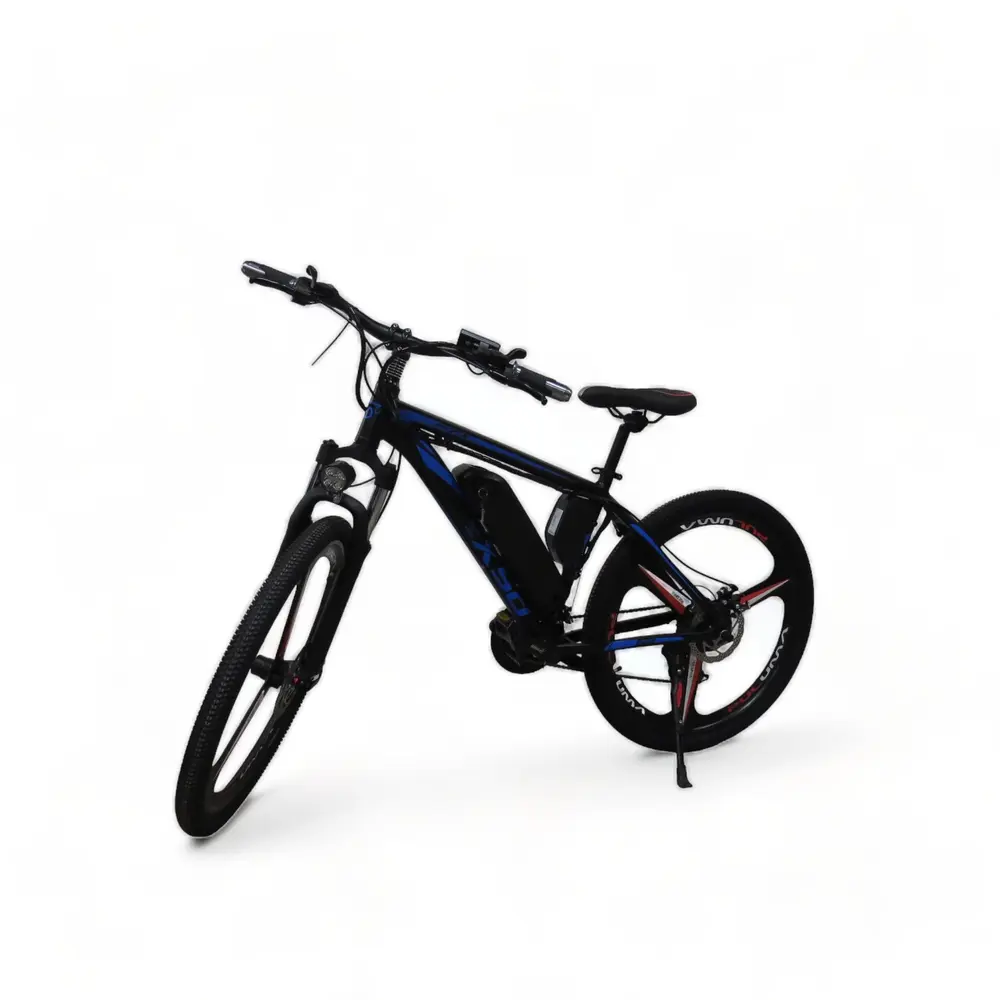

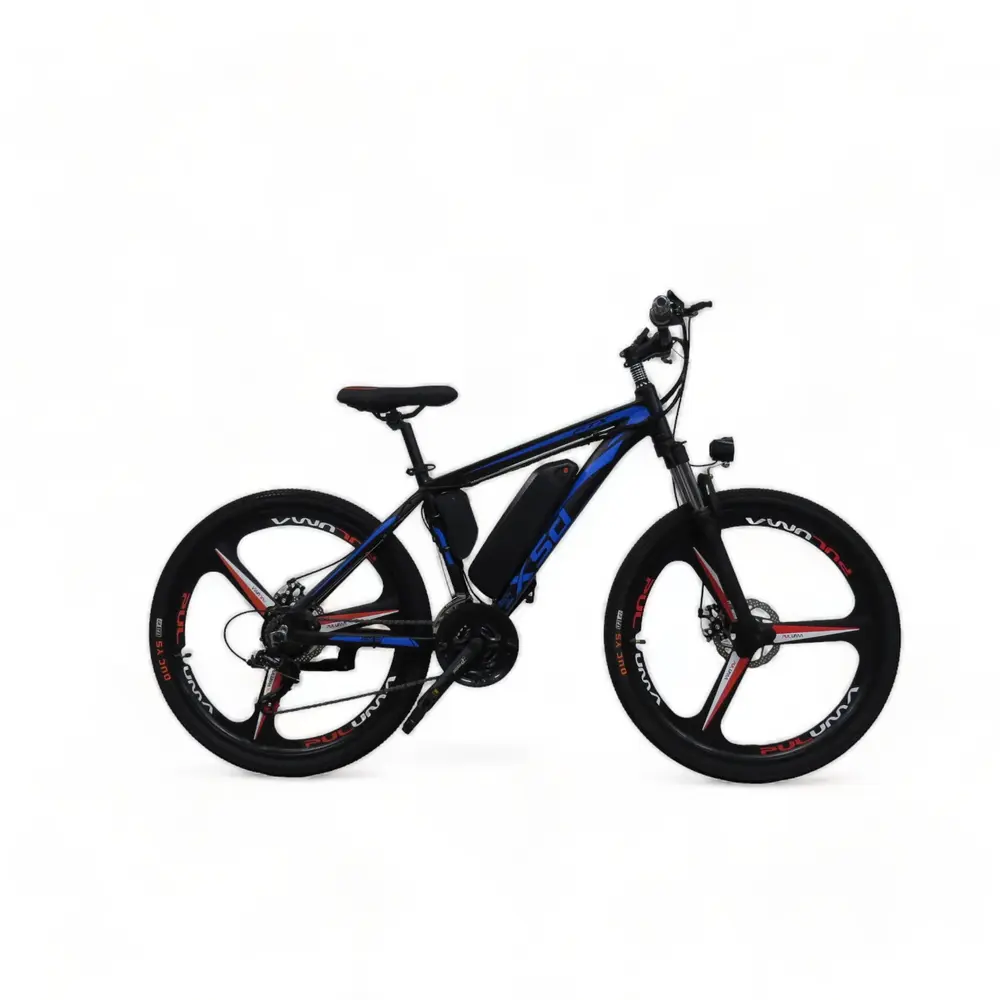

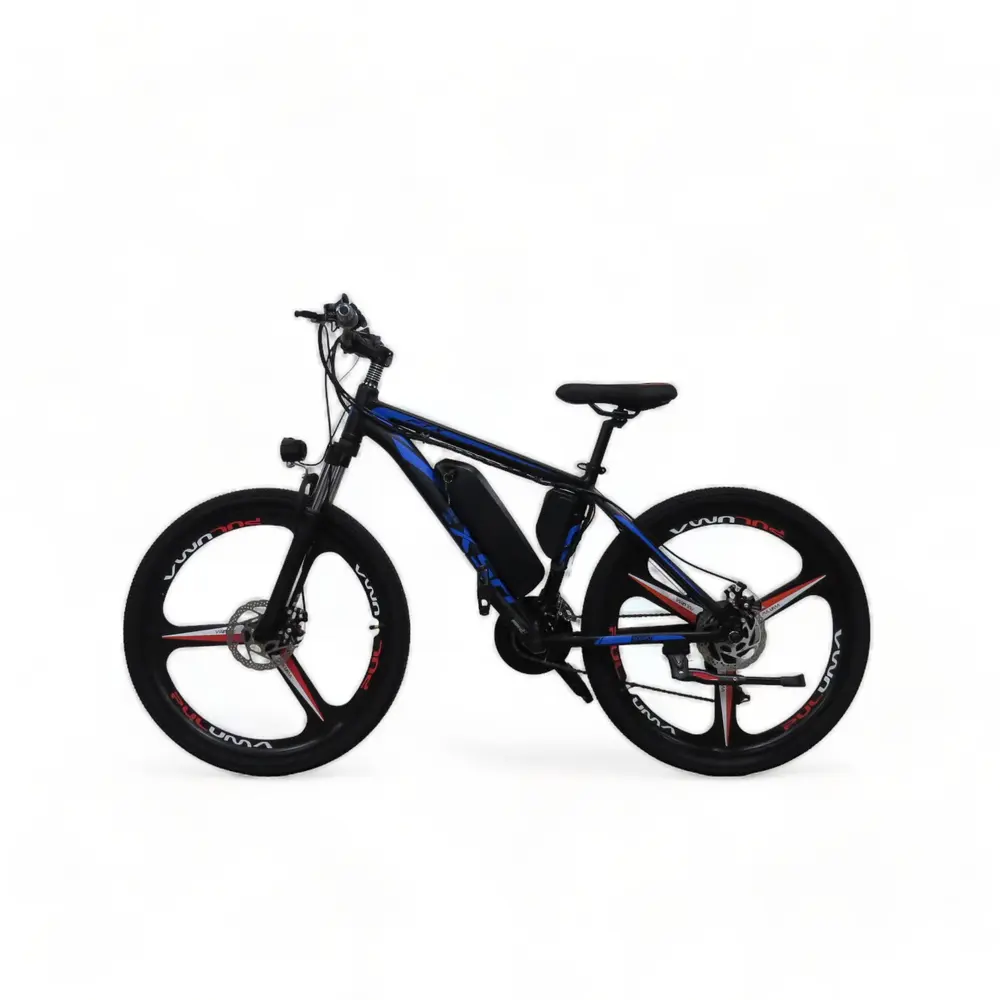

Електровелосипед 26" Ftx XSD (NSE-12-1): ваш квиток у світ легких поїздок

Відкрийте для себе нові горизонти міських подорожей та заміських прогулянок з електровелосипедом 26" Ftx XSD (NSE-12-1). Ця модель – ідеальне поєднання інноваційних технологій, комфорту та елегантного дизайну, створена для тих, хто цінує свободу пересування та екологічність. Ftx XSD від Motomarket перетворює кожну поїздку на справжнє задоволення, дозволяючи легко долати відстані та підніматися на будь-які пагорби без зайвих зусиль. Забудьте про затори та паркування – ваш Ftx XSD стане надійним супутником у щоденних справах та захоплюючих пригодах.

Представляємо Ftx XSD: поєднання стилю та функціональності

Електровелосипед Ftx XSD розроблений для максимальної зручності та ефективності. Завдяки класичному 26-дюймовому розміру коліс, він вирізняється чудовою маневреністю та стійкістю, що робить його ідеальним вибором як для міських вулиць, так і для легкого бездоріжжя. Продумана до дрібниць конструкція та якісні компоненти гарантують довговічність та надійність у будь-яких умовах експлуатації. Це не просто транспортний засіб, це ваш особистий асистент, який допоможе вам дістатися до пункту призначення свіжими та бадьорими.

Надійна потужність для ваших подорожей

Серцем електровелосипеда Ftx XSD є потужний безщітковий електродвигун на 350 Вт, інтегрований у заднє колесо. Він забезпечує плавний та ефективний розгін, дозволяючи вам легко підтримувати швидкість до 45 км/год. Цей двигун гарантує достатню тягу для подолання підйомів та зустрічного вітру, зменшуючи фізичне навантаження та роблячи ваші поїздки значно легшими.

Енергію двигун отримує від високоємної літій-іонної батареї 48В 10 Аг, яка змонтована на раму велосипеда. Така інтеграція не лише покращує зовнішній вигляд, але й захищає батарею від зовнішніх впливів. На одному заряді батарея дозволяє проїхати від 40 до 50 км, залежно від обраного режиму допомоги, рельєфу місцевості та ваги райдера. Це забезпечує достатній запас ходу для щоденних поїздок на роботу, навчання або тривалих рекреаційних прогулянок. Час повного заряду батареї становить приблизно 4-6 годин, що дозволяє легко зарядити її вночі або під час робочого дня.

Комфорт та контроль на кожному кілометрі

Рама електровелосипеда Ftx XSD виготовлена з легкого та міцного алюмінієвого сплаву, що забезпечує ідеальний баланс ваги та надійності. Алюмінієва рама не тільки зменшує загальну вагу велосипеда, полегшуючи його перенесення та зберігання, але й стійка до корозії. Геометрія рами оптимізована для 26-дюймових коліс, пропонуючи зручну посадку, яка мінімізує навантаження на спину та руки, що особливо важливо під час тривалих поїздок.

Для підвищення комфорту, Ftx XSD оснащений передньою амортизаційною вилкою. Вона ефективно поглинає удари та вібрації від нерівностей дорожнього покриття, таких як бруківка, вибоїни або дрібні перешкоди. Завдяки цьому, поїздки стають більш плавними та приємними, навіть на дорогах не ідеальної якості.

Безпека є пріоритетом, тому електровелосипед обладнаний надійними механічними дисковими гальмами на обох колесах. Дискові гальма забезпечують потужне та контрольоване гальмування за будь-яких погодних умов – як у суху погоду, так і під дощем. Це дає вам впевненість та повний контроль над велосипедом у критичних ситуаціях.

Для адаптації до різних умов рельєфу та особистих уподобань, Ftx XSD оснащений системою перемикання передач Shimano Tourney на 7 швидкостей. Це дозволяє легко обирати оптимальне передатне відношення – чи то для легкого старту, чи для швидкої їзди по рівній дорозі, чи для комфортного підйому на круті схили. Точне та плавне перемикання передач від Shimano гарантує безперебійну роботу трансмісії.

Інтелектуальні технології для зручності

На кермі електровелосипеда Ftx XSD розміщений інтуїтивно зрозумілий багатофункціональний LCD-дисплей. Він надає всю необхідну інформацію під час поїздки: поточну швидкість, пройдену відстань, рівень заряду батареї та обраний рівень допомоги педалюванню. За допомогою кнопок на дисплеї ви можете легко перемикатися між 3-5 режимами допомоги, обираючи оптимальний баланс між вашими зусиллями та потужністю електродвигуна. Від мінімальної підтримки для економії заряду до максимальної допомоги для легкого подолання складних ділянок – Ftx XSD підлаштовується під вас.

Дизайн, що привертає погляди

Електровелосипед Ftx XSD має сучасний та мінімалістичний дизайн, який гармонійно впишеться у будь-яке міське середовище. Чисті лінії рами, інтегрована проводка (залежно від модифікації) та продумана ергономіка створюють привабливий зовнішній вигляд. Крім естетики, Ftx XSD також відзначається практичністю: він оснащений передніми та задніми крилами, які захищають вас від бризок та бруду в дощову погоду, а також зручним заднім багажником для перевезення сумок, рюкзаків або невеликих покупок. Для безпечних поїздок у темний час доби встановлено яскраве LED-освітлення – передня фара та задній ліхтар забезпечать видимість вас та дороги.

Чому варто обрати Ftx XSD у Motomarket?

Придбання електровелосипеда Ftx XSD у Motomarket – це гарантія якості та повного спектру підтримки. Motomarket – це не просто інтернет-магазин, а мережа мотосалонів в Україні, що є одним з найбільших гравців на ринку. Ми пропонуємо тільки нову техніку за рекомендованими роздрібними цінами, оскільки є офіційним дилером багатьох провідних виробників.

Кожен електровелосипед Ftx XSD, придбаний у Motomarket, проходить обов'язкову передпродажну підготовку. Наші кваліфіковані фахівці ретельно перевіряють усі вузли та системи, щоб ви отримали повністю готовий до експлуатації транспортний засіб.

Навіть після придбання, Motomarket залишається вашим надійним партнером. У наших мотосервісах ви можете проводити все необхідне регламентне технічне обслуговування та отримувати кваліфікований ремонт. Ми забезпечуємо доступ до оригінальних запчастин та аксесуарів, щоб ваш Ftx XSD завжди залишався у відмінному стані. Наша мета – надати вам не тільки якісний продукт, а й бездоганний сервіс протягом усього терміну експлуатації.

Технічні характеристики (Орієнтовні)

• Розмір коліс: 26 дюймів
• Потужність двигуна: 350 Вт, безщітковий, інтегрований у заднє колесо
• Тип батареї: Літій-іонна (Li-ion)
• Напруга батареї: 36 В
• Ємність батареї: 10 Аг
• Максимальний запас ходу на одному заряді: 40-50 км (залежить від умов)
• Максимальна швидкість: До 45 км/год (з асистентом педалювання)
• Час повної зарядки: 4-6 годин
• Рама: Алюмінієвий сплав
• Передня вилка: Амортизаційна

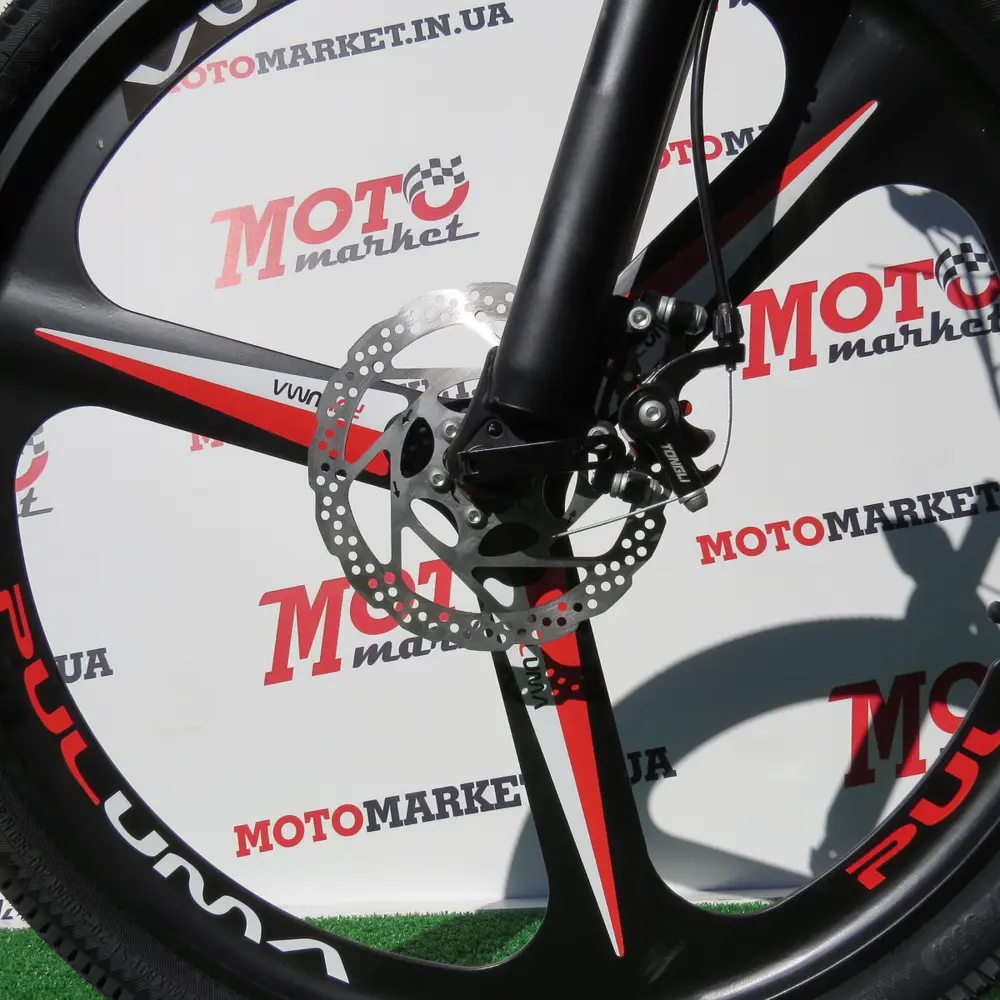

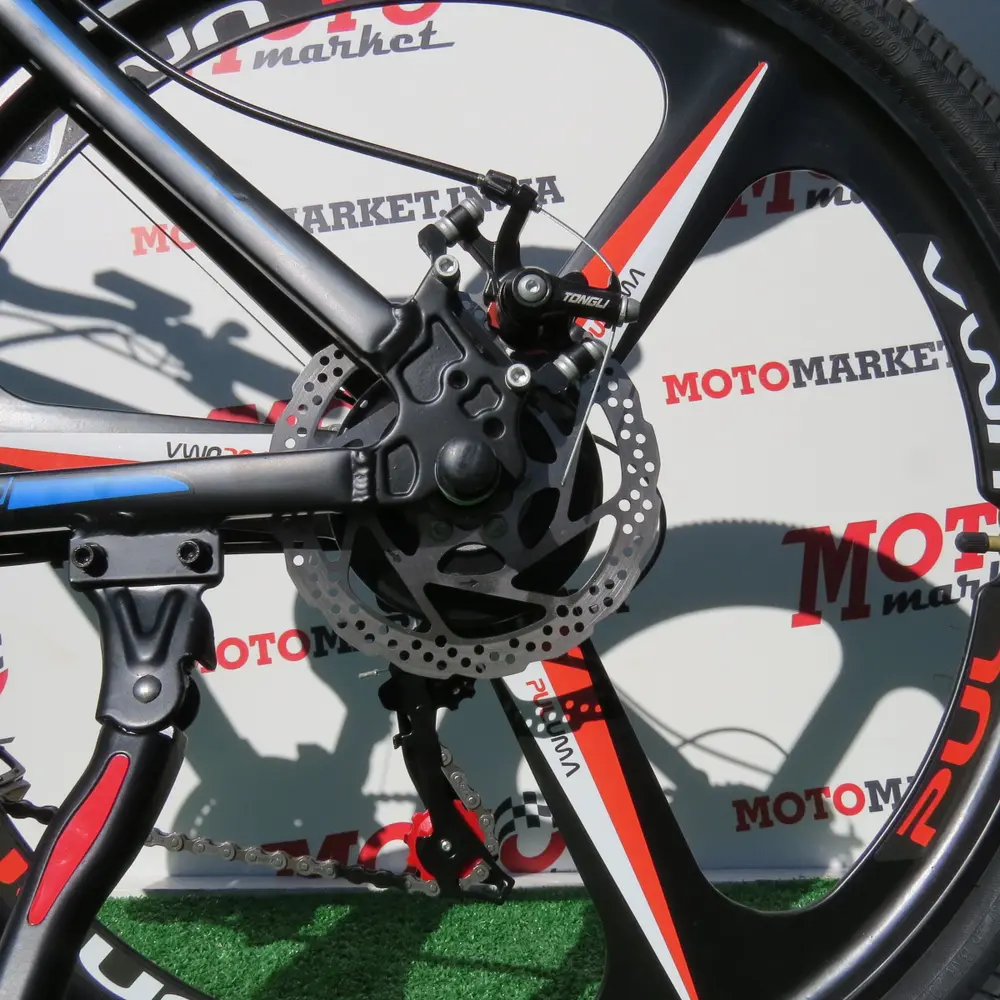

• Гальма: Механічні дискові (передні та задні)

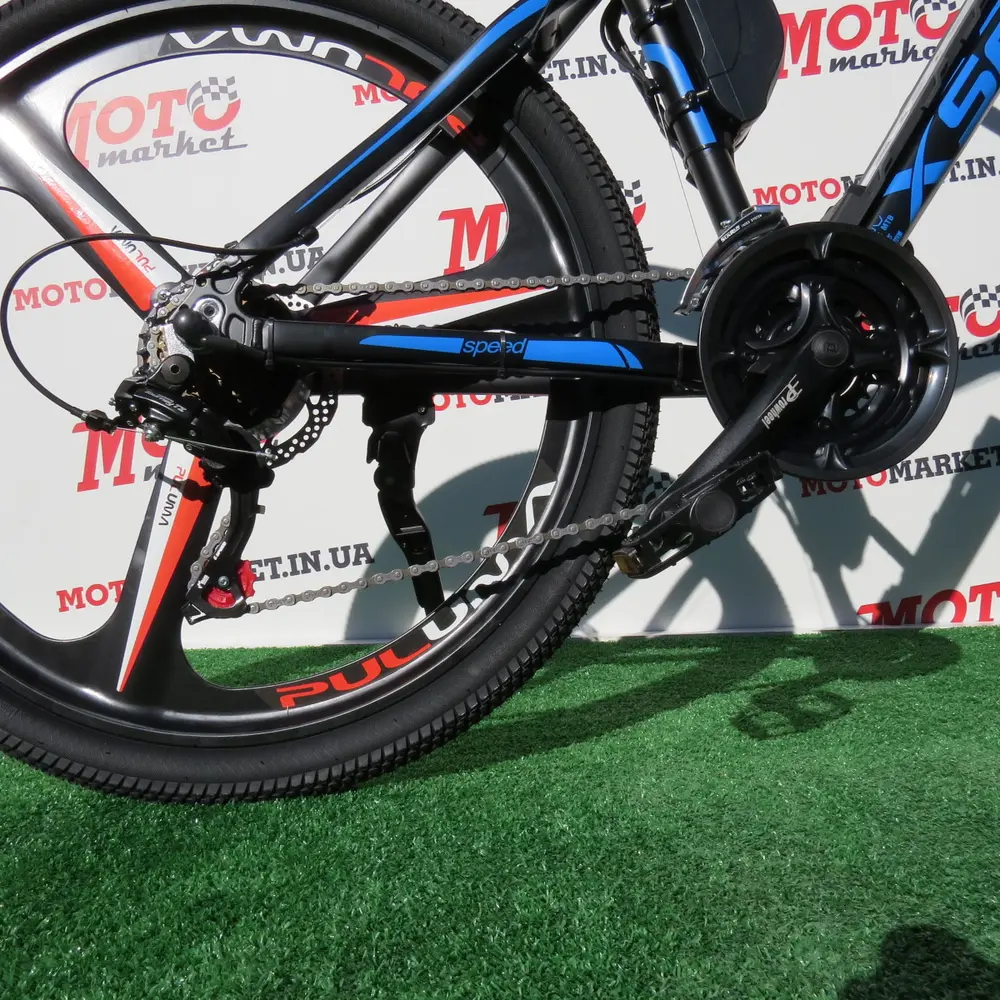

• Трансмісія: Shimano Tourney, 21 швидкість
• Дисплей: Багатофункціональний LCD
• Режими допомоги: 5 рівнів PAS (Pedal Assist System)
• Додатково: LED-фара, підніжка

Відкрийте нові горизонти з Ftx XSD

Електровелосипед 26" Ftx XSD (NSE-12-1) – це не просто засіб пересування, це інвестиція у ваш комфорт, здоров'я та свободу. Він дозволяє вам легко інтегрувати фізичну активність у повсякденне життя, насолоджуватися свіжим повітрям та досліджувати нові місця без обмежень. Завітайте до одного з мотосалонів Motomarket або оформіть замовлення онлайн, щоб відчути всі переваги Ftx XSD. Наші фахівці завжди готові надати вичерпну консультацію та допомогти вам обрати ідеальний електровелосипед, який відповідатиме вашим потребам та стилю життя.

Нижче ви можете ознайомитися з інструкцією з налаштування велокомп\ютера  LCD S866:

Дисплей LCD S866 24;36;48

За допомогою даного дисплея можна контролювати роботу електрообладнання велосипеда. Корпус дисплея виготовлений з якісного темного пластику, а екран дисплея з прозорого акрилу підвищеної міцності. Встановлюється він на кермі електровелосипеда.

Управління дисплеєм здійснюється за допомогою трьох кнопок, розташованих з лівої сторони дисплея. По середині - кнопка включення живлення, а інші дві кнопки відповідають за вибір потрібних функція дисплея.

Даний дисплей може працювати при таких напругах живлення - 24В, 36В, 48В.

Особливості дисплея SW S866:

Відображувані на екрані параметри:

• Значення показань швидкості

1. Поточна швидкість
2. Максимальної швидкість (є можливість скидання показань)
3. Середня швидкість (є можливість скидання показань)

• Пробіг:

1. Сумарне значення.
2. Дальність останньої поїздки (км або милі)

• Графічне відображення рівня заряду акумуляторної батареї
• Цифрове значення напруги акумуляторної батареї.
• повідомлення про несправності,
• Час, проведений в поїздці
• Відображення обраного рівня системи асистування педалей
• Можливість включення світла (на моделях, де не передбачено окреме управління освітленням)
• Значення поточної потужності мотора
• Поточної значення сили струму, споживаної двигуном

Управління, налаштування функції

1. Управління вимикачем живлення,

2. Налаштування діаметра колеса,

3. Автоматична настройка часу відключення в режимі очікування,

4. Настройка яскравості підсвічування,

5. Налаштування режиму запуску,

6. Налаштування режиму приводу,

7. Налаштування рівня напруги,

8. Налаштування граничного значення струму контролера,
Протокол зв'язку: UART

Управління дисплеєм

Включення дисплея здійснюється тривалим натисканням кнопки живлення вимкнути - натисніть і утримуйте кнопку

На початку роботи на дисплеї відображаються параметри, показані на малюнку ВИД1. Короткі натискання кнопки живлення - змінюють відображення інформації на дисплеї ВИД2 і ВИД3.

1. Відображаються символи

 Графічна індикація рівня заряду батареї

Напруга живлення (24V, 36V, 48V) встановлюється вручну в налаштуваннях дисплея. Коли ємність батареї становить понад 70%, світитися всі сегменти на дисплеї, при падінні ємності батареї, сегменти автоматично відключаються.
Коли ємність батареї складає менше 15%, дисплей вимикається повністю

1.2 Багатофункціональна область відображення

ODO - Загальний пробіг,

DST - одиничний пробіг (одиниця виміру: миля, км),

VOL - напруга акумулятора,

TM - час однократного включення живлення,

CUR - робочий струм,

КОД - несправності (див. Таблиця значень кодів помилок);

1.3 Область відображення швидкості

AVG - середня швидкість,

MAX - максимальна швидкість,

CUR - поточна швидкість (одиниця виміру м/г, км/ч)

Показання швидкості

При наявності датчика швидкості – інформація про швидкості береться відатчик Холу в двигуні і обробляється контролером. (Час одного циклу Холу, одиниця вимірювання: 1 мс.)

Для коректного відображення показань швидкості в разі відсутності датчика швидкості в двигуні значення будуть розраховуватися відповідно з діаметром колеса і даними сигналу (необхідно встановити кількість магнітів).

1.4 Управління рівнем допомогою PAS

Короткочасним натисненням кнопок або вибирається рівень допомогою мотора при педалюванні PAS. Всього можна вибрати 5 рівнів допомоги педалированию.
Рівень 0 – система PAS відключена, тобто мотор не працює при обертанні педалей.

1 – рівень мінімальна допомога мотора,
5 – рівень максимальна допомога мотора.

При використанні системи PAS керування двигуном здійснюється без участі ручки газу. Не залежно від рівня PAS, мотор може управлятися за допомогою ручки акселератора.

1.5 Опис піктограм на екрані

- Нагадування використанні ручки газу

- Збій зв'язку

- Пішохідний режим - 6 км/год

- Включення круїз контролю

- Нагадування про гальмування

- Нагадування про включення фари

 1.6 Аварійний режим
При виникненні несправностей дисплей переходить в аварійний режим - відображаючи коди помилок.

В разі поломки будь-яких компонентів електрообладнання на екрані з'являються цифрові значення несправностей у вигляді миготливого двозначного коду: від «01» до «12». При цьому дисплей блокує роботу обладнання, до усунення несправності. Після усунення проблеми дисплей відновлює роботу обладнання.

 Таблиця значень кодів помилок:

1.7 Включення підсвічування і габаритних вогнів

Тривале натискання кнопки - включає фонову підсвічування дисплея. При активації підсвічування дисплея подається живлення на роз'єм фар (якщо ця функція підтримується контролером). При включенні підсвічування на екрані з'являється піктограма . Повторне тривале натискання кнопки - відключає підсвічування дисплея.

1.8 Включення «пішохідного режиму»

Включити цей режим можна тільки якщо швидкість руху не перевищує 6 км/год.

Для включення функції «пішохідного режиму» необхідно натиснути і утримувати кнопку на дисплеї блимає піктограма

У цьому режимі велосипед рухається зі швидкістю 6 км/ч.

Для вимкнення цього режиму необхідно натиснути на ручку гальма з датчиком відключення мотора.
1.9 Включення «круїз контроль»

Активувати цей режим можна тільки якщо швидкість велосипеда більше 10 км/ч.

Для включення функції «круїз контроль» необхідно натиснути і утримувати кнопку . При цьому на екрані загоряється значок – Р або
Для вимкнення функції «Функції круїз контроль» необхідно натиснути на ручку гальма, газу або будь-яку кнопку дисплея.

1.10 Скидання поточних показань

Обнулення поточних показань DST (дальність останньої поїздки (км або милі)) і TM (час, проведений в поїздці) відбувається автоматично з вимиканням живлення дисплея.

НАЛАШТУВАННЯ ПАРАМЕТРІВ КОРИСТУВАЧА

Для входу в налаштування системи, необхідно протягом 5 секунд після її включення одночасно натиснути та утримувати кнопок і

Перший настроюваний параметр РО¹ відобразиться на дисплеї.

Для його зміни в більшу або меншу сторону, необхідно використовувати ті ж кнопки або , при цьому, змінюваний параметр буде блимати. Після вибору необхідного значення, його необхідно зберегти - тривалим натисканням на кнопки. Припинення мигання параметра свідчить про його збереження в пам'яті контролера.

Подальше коротке натискання кнопки перемкне на наступний параметр і також збереже поточний. Короткий спільне натискання кнопок і завершить процес зміни налаштувань і збереже задані значення.

У разі натискання цієї комбінації, система автоматично через 10 секунд, збереже зміни і вийде з настроюються, включається «ВИД 1».

РО¹ – Регулювання яскравості підсвічування дисплея

Значення параметра за замовчуванням дорівнює 3. Діапазон значень від 1 до 3. Змінити значення можна використовуючи кнопки і

• Значення 1 - яскравість підсвічування тьмяна
• Значення 2 - яскравість підсвічування середня.
• Значення 3 - яскравість підсвічування максимальна
• Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ² – Одиниці виміру (км або милі)

Після завершення установки яскравості підсвічування дисплея, увійти в налаштування одиниць вимірювання.
При миготливому значення на дисплеї за допомогою кнопки і виберіть відповідні одиниці вимірювання швидкості

• 0 – кілометри
• 1 - милі

Значення параметра за замовчуванням дорівнює 0.

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ³ – Робоча напруга (Вольт)

Після завершення установки одиниці виміру, увійти в налаштування одиниць виміру робочого напруги.
При миготливому значення на дисплеї за допомогою кнопки і виберіть потрібне напруга - 24В; 36В; 48В

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁴ – Автовідключення (хвилини)

Після завершення установки робоча напруга, увійти в налаштування автовідключення.
При миготливому значення на дисплеї за допомогою кнопки і виберіть затримку (у хвилинах) до відключення живлення. У разі відсутності активних дій протягом заданого інтервалу, дисплей відключає живлення обладнання.

• Значення за умовчанням 0 (відключати)
• Інтервал до відключення від 1 до 60 хвилин

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁵ – Налаштування віртуальних передач PAS

При стандартному режимі експлуатації, зміна зусиль системи PAS проводитися за допомогою кнопки або кнопки .
Діапазон перемикання 1-5 (це також може бути налаштований за бажанням користувача):

• положення 1 для самої низької потужності і
• положення 5 для самої високої потужності.


При включенні дисплея показання «PAS»
Коли показання «Режим системи PAS (ASSIST) дорівнює нулю,- двигун не працює при обертанні педалей.

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁶ – Діаметр колеса (дюйми)

Після завершення установки «Налаштування віртуальних передач», увійти в налаштування Діаметр колеса.
При миготливому значення на дисплеї за допомогою кнопки і задайте розмір обода (у дюймах)
Можливі розміри 16,18,20,22,24,26,700 з і 28 дюймів.

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .


РВ⁷ – розрахункове значення швидкості

режим налаштування характеристики параметрів двигуна

За замовчуванням варто значення 46 (для безредукторних двигунів).

Це означає, що контролер для розрахунку швидкості, яка відображається на дисплеї буде вважати проходження 46 магнітів повз одного датчика холла мотор-колеса за один оборот колеса.

Якщо мотор-колесо редуктор – то показник швидкості буде розраховуватися за формулою:

значення кількість магнітів, помножене на коефіцієнт редукції.

20*4,4=88

При миготливому значення на дисплеї налаштування РВ⁷ виберіть відповідне значення в діапазоні налаштувань від 1 до 100

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁸ – обмеження максимальної швидкості (км/год)

Діапазон налаштувань від 0 до 50.
Так як в Європі обмеження максимальної швидкості – 25 км/год, то за замовчуванням значення – 25.

При встановленому значенні 50 – знімається всі обмеження швидкості.

 Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ⁹ – початок руху

В даній настройці ви вибираєте чим будете керувати двигуном при початку руху на велосипеді.

Діапазон налаштувань 0 або 1.

• Значення «0» - зі старту можна керувати двигуном з допомогою ручки газу.
• Значення «1» - включення ручки газу або PAS стане можливим тільки після старту на педалях і досягнення швидкості 6 км/ч.

За умовчанням встановлено значення - 0

Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

 РВ¹⁰ – режим керування двигуном

Вибирається режим управління мотором – ручка газу, PAS або комбінований (газ+ PAS).

Діапазон налаштувань – 3 значення:

• 0 – тільки PAS
• 1 – тільки ручка газу
• 2 – комбінований (газ+ PAS).

За умовчанням встановлено значення – 2

Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

РВ¹¹ – чутливість асистування PAS

Діапазон налаштувань – від 1 до 24.

• 1 – максимум
• 24 – мінімум
•
• За умовчанням встановлено значення – 1
• Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

 РВ¹² – рівень потужності асистування PAS

Настроюється рівень потужності двигуна при роботі системи PAS.

Діапазон налаштувань – від 1 до 5.

• 1 – максимум
• 5 – мінімум
• За умовчанням встановлено значення – 3
• Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

РВ¹³ – кількість магнітів датчика PAS

Датчики PAS конструктивно мають різну кількість магнітів. У цій настройці можна встановити 3 значення: 5, 8 або 12

За умовчанням встановлено значення – 12

Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

РВ¹⁴ – обмеження максимального струму (Ампер)

Настроюється значення максимального струму (Ампер).

Діапазон налаштувань – від 10 до 20.

За умовчанням встановлено значення – 16

Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання

РВ¹⁵ – налаштування напруги відсічки (Вольт)

Для запобігання виходу з ладу акумуляторної батареї дуже важливо вчасно припинити її експлуатацію і не допускати «глибокого» розряду.
Значення даної установки вибирається автоматично при установці робочого напруги батареї. Якщо АКБ 36В, то напруга відсічення 29В.

Можна змінювати це значення з кроком 0,1 В.

Для збереження змін встановлення одиниць вимірювання та переходу до наступної швидко натисніть кнопку настроювання
