Інструкція LCD S866

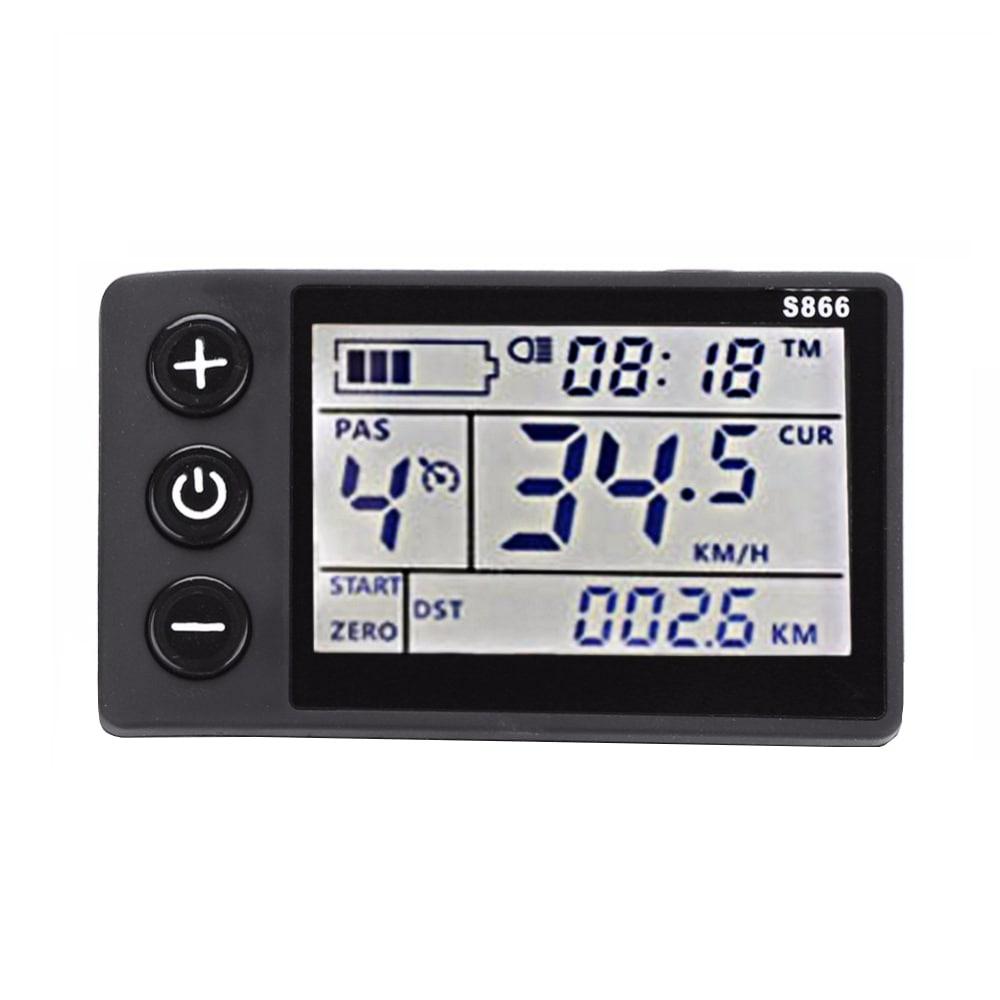

Дисплей LCD S866 24;36;48

За допомогою даного дисплея можна контролювати роботу електрообладнання велосипеда. Корпус дисплея виготовлений з якісного темного пластику, а екран дисплея з прозорого акрилу підвищеної міцності. Встановлюється він на кермі електровелосипеда.

Управління дисплеєм здійснюється за допомогою трьох кнопок, розташованих з лівої сторони дисплея. По середині - кнопка включення живлення, а інші дві кнопки відповідають за вибір потрібних функція дисплея.

Даний дисплей може працювати при таких напругах живлення - 24В, 36В, 48В.

Особливості дисплея SW S866:

Відображувані на екрані параметри:

• Значення показань швидкості

1. Поточна швидкість
2. Максимальної швидкість (є можливість скидання показань)
3. Середня швидкість (є можливість скидання показань)

• Пробіг:

1. Сумарне значення.
2. Дальність останньої поїздки (км або милі)

• Графічне відображення рівня заряду акумуляторної батареї
• Цифрове значення напруги акумуляторної батареї.
• повідомлення про несправності,
• Час, проведений в поїздці
• Відображення обраного рівня системи асистування педалей
• Можливість включення світла (на моделях, де не передбачено окреме управління освітленням)
• Значення поточної потужності мотора
• Поточної значення сили струму, споживаної двигуном

Управління, налаштування функції

1. Управління вимикачем живлення,

2. Налаштування діаметра колеса,

3. Автоматична настройка часу відключення в режимі очікування,

4. Настройка яскравості підсвічування,

5. Налаштування режиму запуску,

6. Налаштування режиму приводу,

7. Налаштування рівня напруги,

8. Налаштування граничного значення струму контролера,
Протокол зв'язку: UART

Управління дисплеєм

Включення дисплея здійснюється тривалим натисканням кнопки живлення вимкнути - натисніть і утримуйте кнопку

На початку роботи на дисплеї відображаються параметри, показані на малюнку ВИД1. Короткі натискання кнопки живлення - змінюють відображення інформації на дисплеї ВИД2 і ВИД3.

1. Відображаються символи

 Графічна індикація рівня заряду батареї

Напруга живлення (24V, 36V, 48V) встановлюється вручну в налаштуваннях дисплея. Коли ємність батареї становить понад 70%, світитися всі сегменти на дисплеї, при падінні ємності батареї, сегменти автоматично відключаються.
Коли ємність батареї складає менше 15%, дисплей вимикається повністю

1.2 Багатофункціональна область відображення

ODO - Загальний пробіг,

DST - одиничний пробіг (одиниця виміру: миля, км),

VOL - напруга акумулятора,

TM - час однократного включення живлення,

CUR - робочий струм,

КОД - несправності (див. Таблиця значень кодів помилок);

1.3 Область відображення швидкості

AVG - середня швидкість,

MAX - максимальна швидкість,

CUR - поточна швидкість (одиниця виміру м/г, км/ч)

Показання швидкості

При наявності датчика швидкості – інформація про швидкості береться відатчик Холу в двигуні і обробляється контролером. (Час одного циклу Холу, одиниця вимірювання: 1 мс.)

Для коректного відображення показань швидкості в разі відсутності датчика швидкості в двигуні значення будуть розраховуватися відповідно з діаметром колеса і даними сигналу (необхідно встановити кількість магнітів).

1.4 Управління рівнем допомогою PAS

Короткочасним натисненням кнопок або вибирається рівень допомогою мотора при педалюванні PAS. Всього можна вибрати 5 рівнів допомоги педалированию.
Рівень 0 – система PAS відключена, тобто мотор не працює при обертанні педалей.

1 – рівень мінімальна допомога мотора,
5 – рівень максимальна допомога мотора.

При використанні системи PAS керування двигуном здійснюється без участі ручки газу. Не залежно від рівня PAS, мотор може управлятися за допомогою ручки акселератора.

1.5 Опис піктограм на екрані

- Нагадування використанні ручки газу

- Збій зв'язку

- Пішохідний режим - 6 км/год

- Включення круїз контролю

- Нагадування про гальмування

- Нагадування про включення фари

 1.6 Аварійний режим
При виникненні несправностей дисплей переходить в аварійний режим - відображаючи коди помилок.

В разі поломки будь-яких компонентів електрообладнання на екрані з'являються цифрові значення несправностей у вигляді миготливого двозначного коду: від «01» до «12». При цьому дисплей блокує роботу обладнання, до усунення несправності. Після усунення проблеми дисплей відновлює роботу обладнання.

 Таблиця значень кодів помилок:

1.7 Включення підсвічування і габаритних вогнів

Тривале натискання кнопки - включає фонову підсвічування дисплея. При активації підсвічування дисплея подається живлення на роз'єм фар (якщо ця функція підтримується контролером). При включенні підсвічування на екрані з'являється піктограма . Повторне тривале натискання кнопки - відключає підсвічування дисплея.

1.8 Включення «пішохідного режиму»

Включити цей режим можна тільки якщо швидкість руху не перевищує 6 км/год.

Для включення функції «пішохідного режиму» необхідно натиснути і утримувати кнопку на дисплеї блимає піктограма

У цьому режимі велосипед рухається зі швидкістю 6 км/ч.

Для вимкнення цього режиму необхідно натиснути на ручку гальма з датчиком відключення мотора.
1.9 Включення «круїз контроль»

Активувати цей режим можна тільки якщо швидкість велосипеда більше 10 км/ч.

Для включення функції «круїз контроль» необхідно натиснути і утримувати кнопку . При цьому на екрані загоряється значок – Р або
Для вимкнення функції «Функції круїз контроль» необхідно натиснути на ручку гальма, газу або будь-яку кнопку дисплея.

1.10 Скидання поточних показань

Обнулення поточних показань DST (дальність останньої поїздки (км або милі)) і TM (час, проведений в поїздці) відбувається автоматично з вимиканням живлення дисплея.

НАЛАШТУВАННЯ ПАРАМЕТРІВ КОРИСТУВАЧА

Для входу в налаштування системи, необхідно протягом 5 секунд після її включення одночасно натиснути та утримувати кнопок і

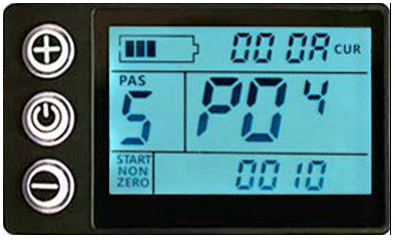

Перший настроюваний параметр РО¹ відобразиться на дисплеї.

Для його зміни в більшу або меншу сторону, необхідно використовувати ті ж кнопки або , при цьому, змінюваний параметр буде блимати. Після вибору необхідного значення, його необхідно зберегти - тривалим натисканням на кнопки. Припинення мигання параметра свідчить про його збереження в пам'яті контролера.

Подальше коротке натискання кнопки перемкне на наступний параметр і також збереже поточний. Короткий спільне натискання кнопок і завершить процес зміни налаштувань і збереже задані значення.

У разі натискання цієї комбінації, система автоматично через 10 секунд, збереже зміни і вийде з настроюються, включається «ВИД 1».

РО¹ – Регулювання яскравості підсвічування дисплея

Значення параметра за замовчуванням дорівнює 3. Діапазон значень від 1 до 3. Змінити значення можна використовуючи кнопки і

• Значення 1 - яскравість підсвічування тьмяна
• Значення 2 - яскравість підсвічування середня.
• Значення 3 - яскравість підсвічування максимальна
• Для збереження змін встановлення одиниць вимірювання та переходу до наступної налаштуванні короткочасно натисніть кнопку .

РВ² – Одиниці виміру (км або милі)
